Электросхема распределения питания тип 3 Citroen C5

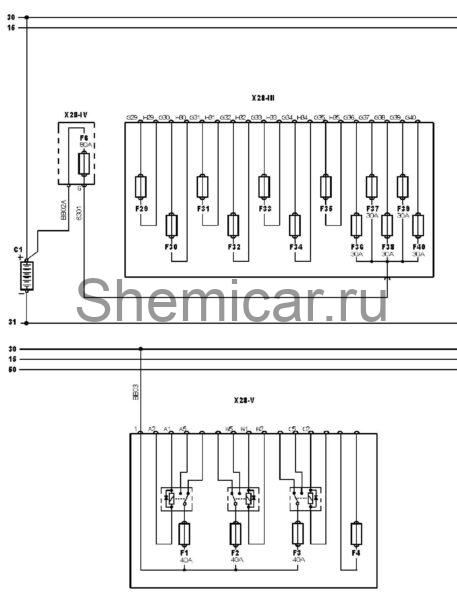

Электрическая схема распределения питания Citroen C5 2000, 2001, 2002 года выпуска.

Электросхема распределения питания — Часть 3

обозначения к электрической схеме Сitroen C5

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
C1	Аккумуляторная батарея
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F4	Предохранитель
F6	Предохранитель
F29	Предохранитель
F30	Предохранитель
F31	Предохранитель
F32	Предохранитель
F33	Предохранитель
F34	Предохранитель
F35	Предохранитель
F36	Предохранитель
F37	Предохранитель
F38	Предохранитель
F39	Предохранитель
F40	Предохранитель
X28-III	Блок предохранителей/реле, приборная панель 2
X28-IV	Блок предохранителей/реле, моторный отсек 2
X28-V	Блок предохранителей/реле, моторный отсек 3

цвета проводов на схеме.
