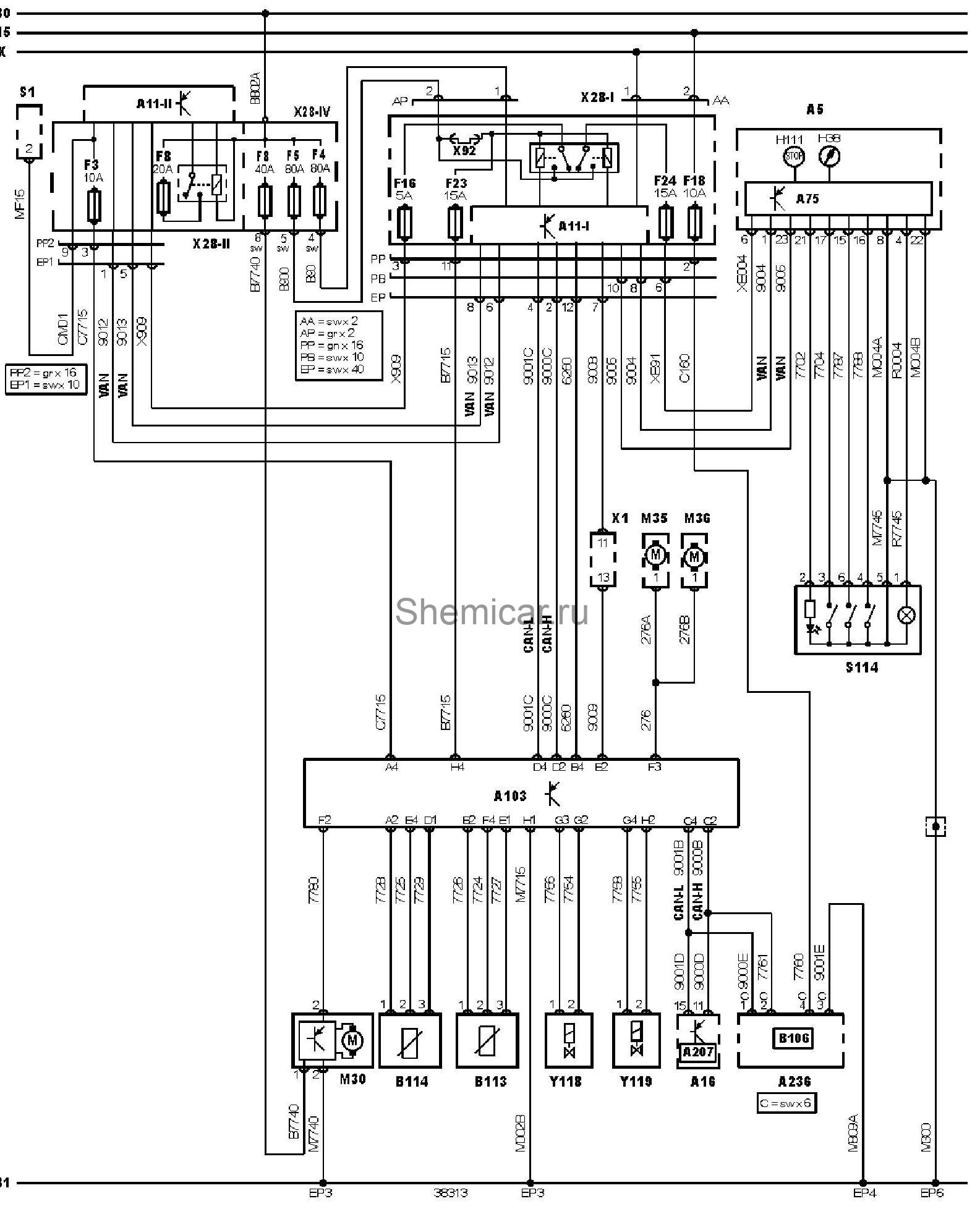

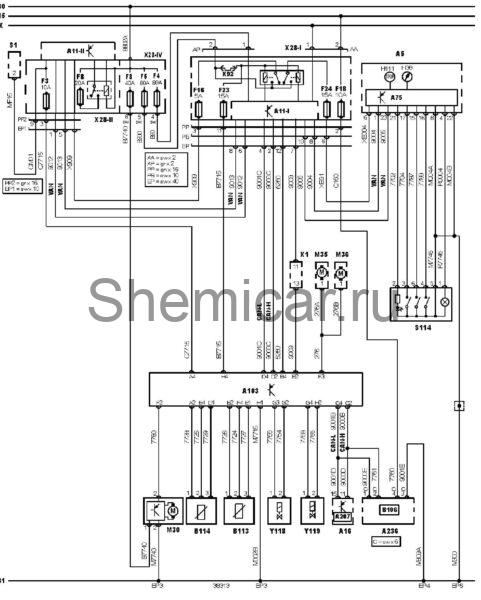

Электросхема управления подвеской тип 3 Citroen C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A16

Электронный блок управления ABS

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A207

Блок управления ESP (система поддержания курсовой устойчивости)

A236

Блок управления электрооборудованием рулевой колонки

B106

Датчик положения рулевого колеса

B113

Датчик высоты положения кузова (передний)

B114

Датчик высоты положения кузова (задний)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP3

Точка массы

EP4

Точка массы

EP6

Точка массы

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F16

Предохранитель

F18

Предохранитель

F23

Предохранитель

F24

Предохранитель

H38

Индикатор системы активной подвески

H111

Индикатор "STOP ENGINE"

M30

Компрессор системы активной подвески

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S1

Замок зажигания

S114

Переключатель выбора уровня активной подвеской

VAN

ШинаVAN

X

Замок зажигания — "ACC"

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, моторный отсек 2

X92

Разъем (джампер)

Y118

Блок клапанов активной подвески, передний

Y119

Блок клапанов активной подвески, задний

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
