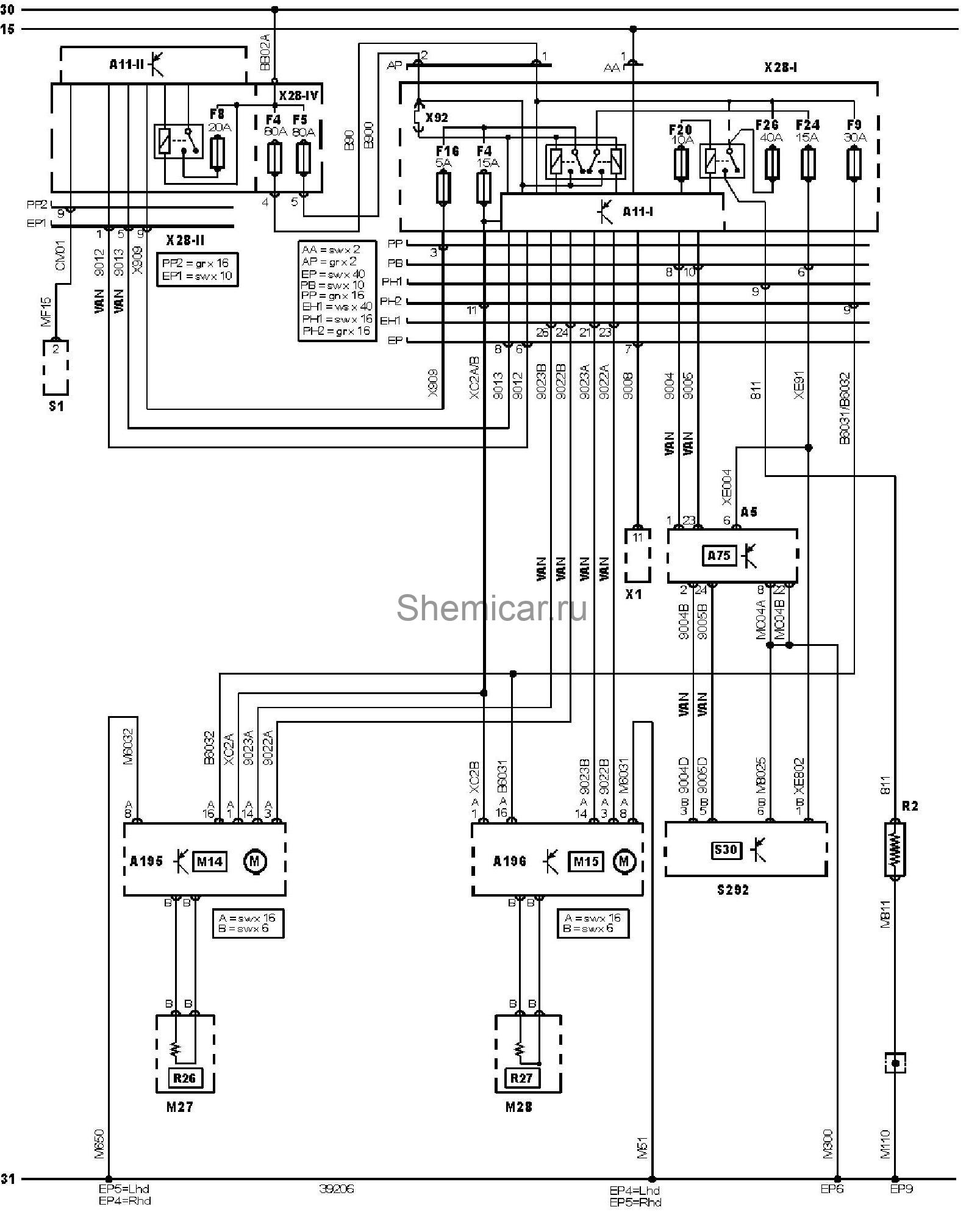

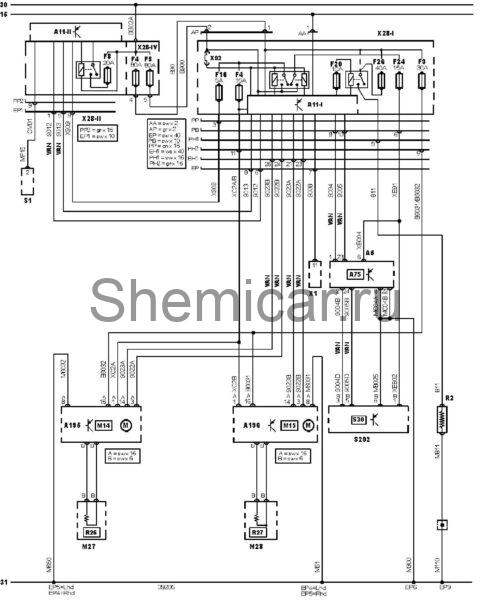

Электросхема обогрева стекла тип 2 Citroen C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

EP4

Точка массы

EP5

Точка массы

EP6

Точка массы

EP9

Точка массы

F4

Предохранитель

F5

Предохранитель

F8

Предохранитель

F9

Предохранитель

F16

Предохранитель

F20

Предохранитель

F24

Предохранитель

F26

Предохранитель

M14

Электродвигатель привода стеклоподъемника двери водителя

M15

Электродвигатель привода стеклоподъемника двери пассажира

M27

Электродвигатель привода регулировки зеркала заднего вида на двери водителя

M28

Электродвигатель привода регулировки зеркала заднего вида на двери пассажира

R2

Обогреватель заднего стекла

R26

Обогреватель зеркала заднего вида на двери водителя

R27

Обогреватель зеркала заднего вида на двери пассажира

S1

Замок зажигания

S30

Выключатель обогревателя заднего стекла

S292

Панель управления кондиционером/отопителем

VAN

Шина VAN

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, моторный отсек 2

X92

Разъем (джампер)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
