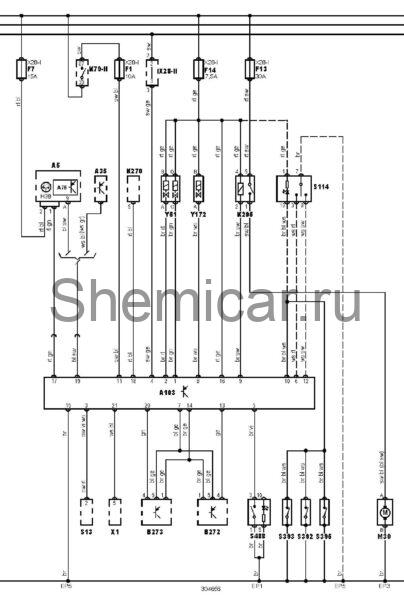

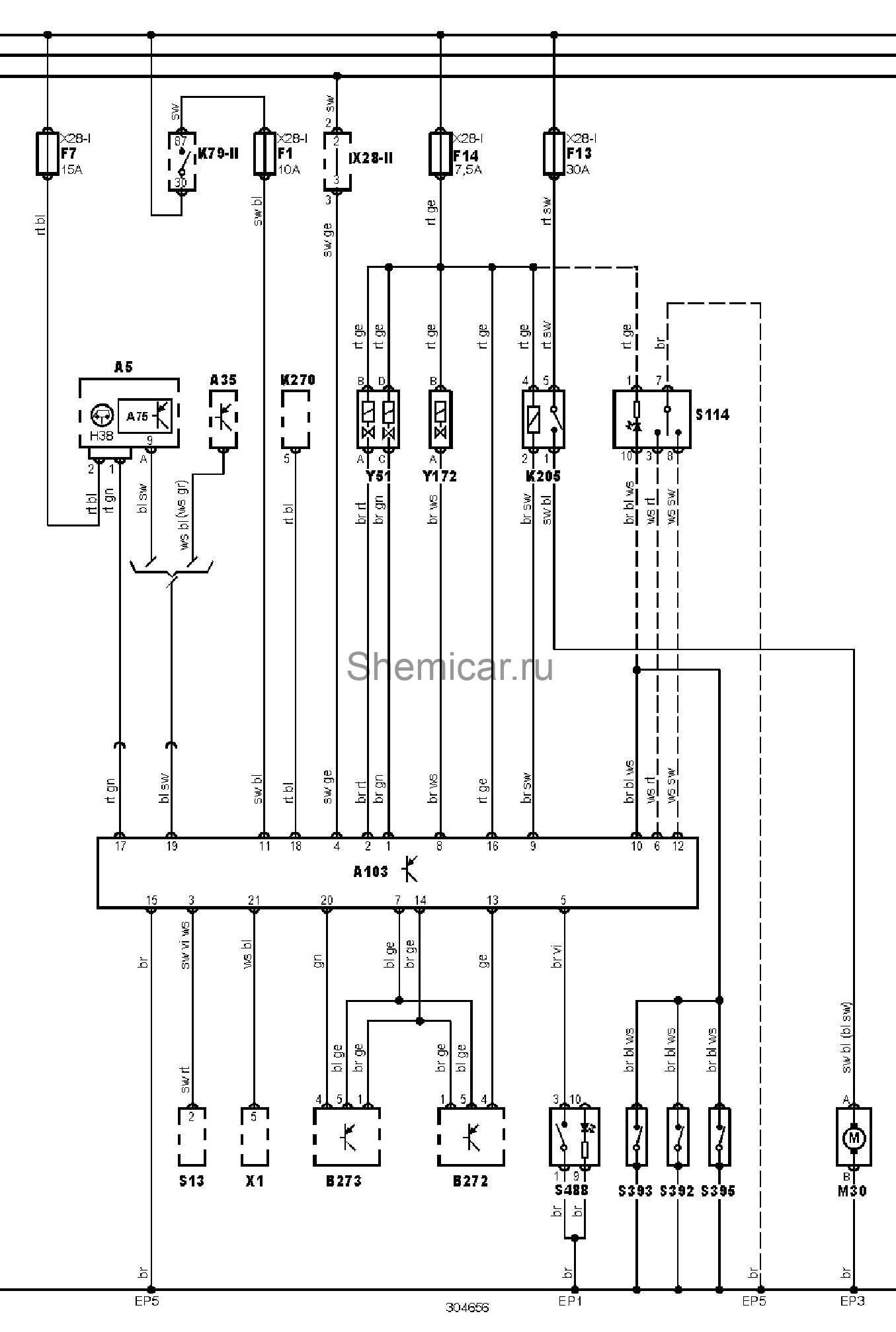

Электросхема управления подвеской тип 1 Mercedes Benz V-Class 638

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

B272

Датчик высоты положения кузова, слева

B273

Датчик высоты положения кузова, справа

EP1

Точка массы

EP3

Точка массы

EP5

Точка массы

F1

Предохранитель

F7

Предохранитель

F13

Предохранитель

F14

Предохранитель

H38

Индикатор системы активной подвески

K79-II

Реле 2 основных цепей зажигания

K205

Реле компрессора активной подвески

K270

Реле основных цепей

M30

Компрессор системы активной подвески

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S114

Переключатель выбора уровня активной подвеской

S392

Контактная пластина сдвижной двери (правой)

S393

Концевой выключатель сдвижной двери (левой)

S395

Концевой выключатель двери грузового отсека

S488

Главный выключатель системы активной подвески

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, под сиденьем 1

X28-II

Блок предохранителей/реле, рулевая колонка 2

Y51

Э/м клапан системы активной подвески

Y172

Перепускной клапан активной подвески

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
