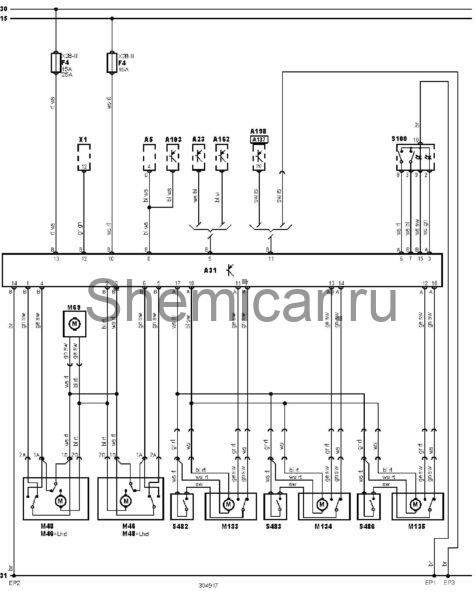

Электросхема центрального замка тип 2 Mercedes Benz V-Class 638

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A23

Блок управления противоугоннойсистемой

A31

Блок управления центральным замком

A103

Блок управления подвеской

A137

Электронный блок управления SRS

A162

Электронный блок управления иммобилайзером

A198

Электронный блок управления SRS

EP1

Точка массы

EP2

Точка массы

EP3

Точка массы

F4

Предохранитель

M46

Электродвигатель центрального замка (дверь водителя)

M48

Электродвигатель центрального замка (дверь пассажира)

M69

Электродвигатель привода замка лючка топливозаливной горловины

M133

Электропривод центрального замка (левая сдвижная дверь)

M134

Электропривод центрального замка (правая сдвижная дверь)

M135

Электропривод центрального замка, дверь багажного отделения

S100

Главный выключатель центрального замка

S482

Выключатель центрального замка (закрытие), левая сдвижная дверь

S483

Выключатель центрального замка (закрытие), правая сдвижная дверь

S486

Выключатель центрального замка (закрытие), дверь багажного отделения

X1

Диагностический разъем (DLC)

X28-II

Блок предохранителей/реле, рулевая колонка 2

X28-III

Блок предохранителей/реле, приборная панель 3

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
