Электросхема DLC тип 3 Mercedes Benz V-Class 638

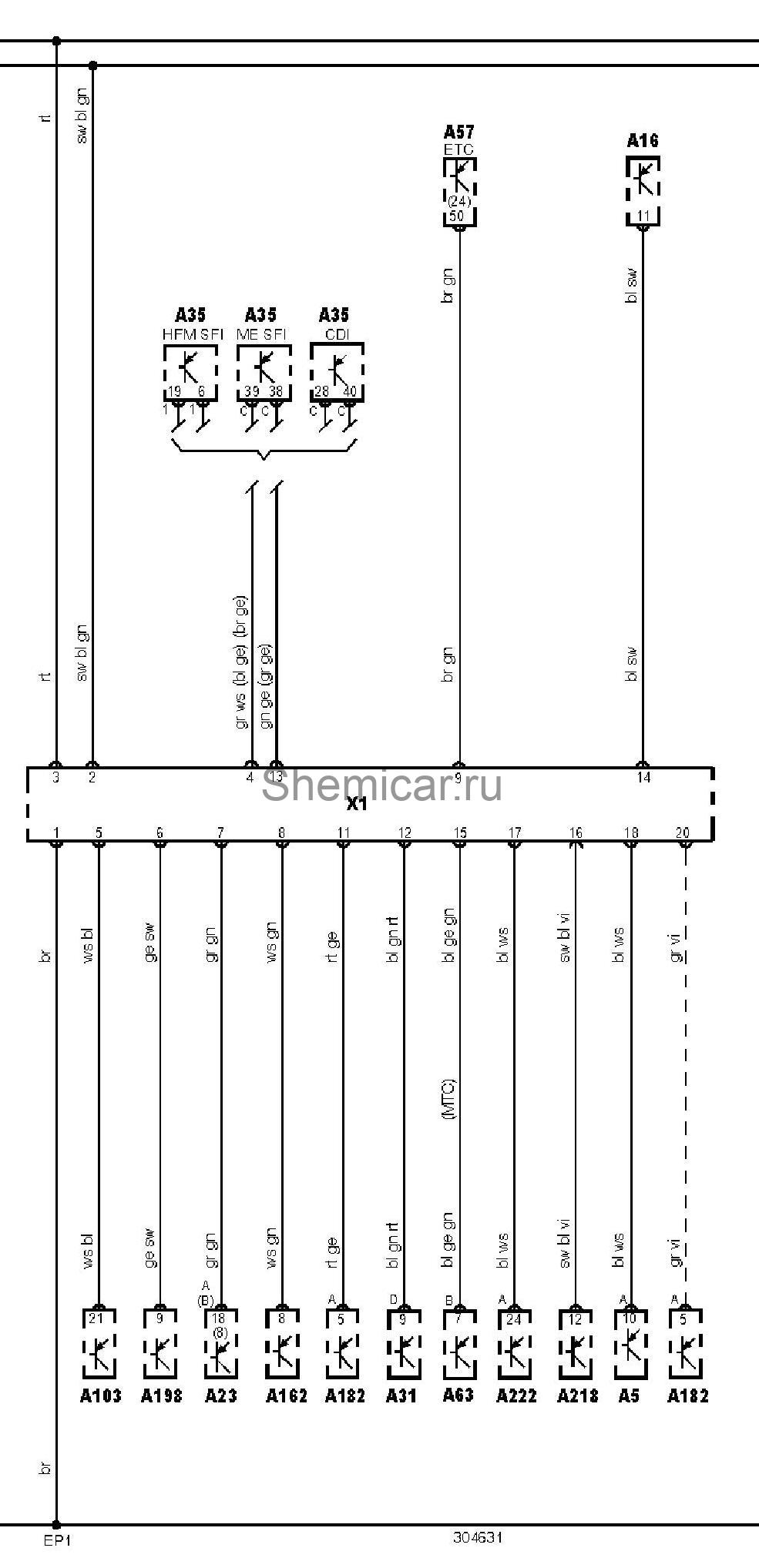

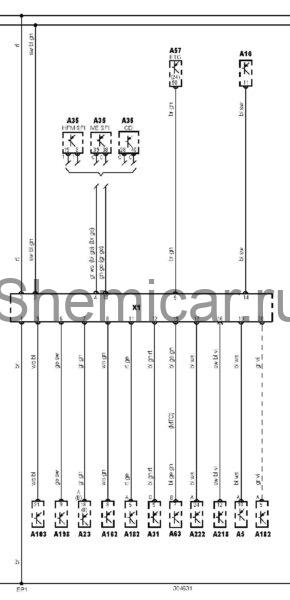

Электрическая схема DLC Mercedes Benz V-Class 638 2000, 2001, 2002, 2003 года выпуска.

Электросхема диагностического разъема (02.2000-) — (коды кузова 638.094/194/294).

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A23	Блок управления противоугоннойсистемой
A31	Блок управления центральным замком
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A63	Электронный блок управления кондиционером
A103	Блок управления подвеской
A162	Электронный блок управления иммобилайзером
A182	Блок управления дополнительным отопителем
A198	Электронный блок управления SRS
A218	Блок управления очистителем / омывателем заднего стекла
A222	Блок управления системой парковки
EP1	Точка массы
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
