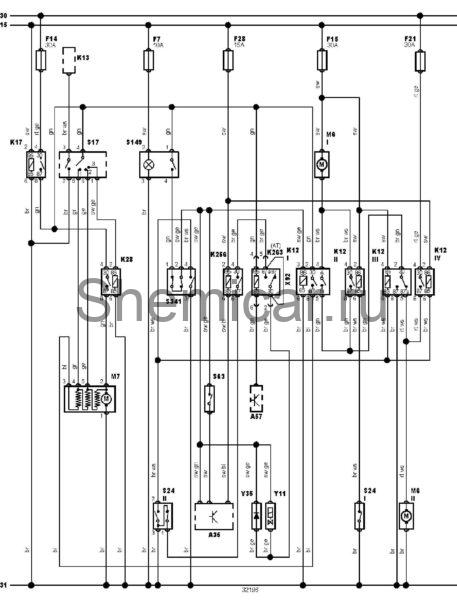

Электросхема кондиционера тип 1 Opel Astra-F

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

F7

Предохранитель

F14

Предохранитель

F15

Предохранитель

F21

Предохранитель

F28

Предохранитель

K12I

Реле электродвигателя вентилятора системы охлаждения

K12II

Реле электродвигателя вентилятора системы охлаждения

K12III

Реле электродвигателя вентилятора системы охлаждения

K12IV

Реле электродвигателя вентилятора системы охлаждения

K13

Реле обогревателя заднего стекла

K17

Реле кондиционера

K28

Реле электродвигателя вентилятора отопителя

K256

Реле полного открытия дроссельной заслонки

K263

Реле отключения электромагнитной муфты компрессора кондиционера

M6 I

Электродвигатель вентилятора системы охлаждения

M6 II

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S24I

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

S24II

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

S63

Датчик-выключатель по давлению хладагента в системе кондиционирования

S149

Главный выключатель кондиционера

S341

Тройной датчик-выключатель по давлению хладагента в системе кондиционирования

V35

Диод цепи электромагнитной муфты компрессора кондиционера

X92

Разъем (джампер)

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
