Электросхема двигателя C20NE Opel Astra-F

Электрическая схема двигателя Opel Astra-F 1991, 1992, 1993, 1994, 1995, 1996, 1997 года выпуска.

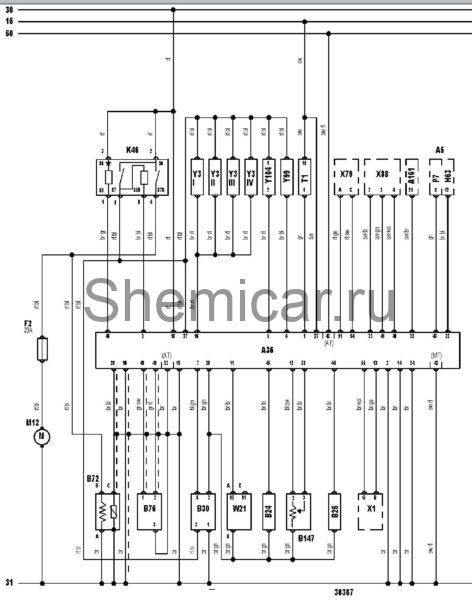

Электросхема системы управления двигателем C20NE : Bosch Motronic 1.5.2 — 2.0 литра.

обозначения к электрической схеме Opel Astra

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов — индикатор неисправности горит
A35	Электронный блок управления двигателем
A161	Многофункциональный дисплей
B24	Датчик температуры охлаждающей жидкости
B25	Датчик температуры воздуха на впуске
B30	Датчик расхода воздуха (MAF)
B72	Подогреваемый кислородный датчик
B75	Датчик частоты вращения коленчатого вала
B147	Датчик положения дроссельной заслонки
F2	Предохранитель
H63	Индикатор неисправности системы управления двигателем (MIL)
K46	Блок реле
M12	Топливныйнасос
P7	Тахометр
T1	Катушка зажигания
W21	Октан-корректор
X1	Диагностический разъем (DLC)
X79	Разъем АКПП
X88	Разъем кондиционера
Y3I	Форсунка
Y3II	Форсунка
Y3III	Форсунка
Y3IV	Форсунка
Y99	Клапан управления перепуском воздуха на холостом ходу
Y104	Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий	br = коричневый
gn = зеленый	gr = серый
rs = розовый	rt = красный
ws = белый	hbl = голубой
el = кремовый	ge = желтый
nf= нейтральный	og=оранжевый
sw = черный	vi = фиолетовый
hgn= светло зеленый	rbr = пурпурный
