Электросхема двигателя C14SE тип 1 Opel Astra-F

Электрическая схема двигателя Opel Astra-F 1991, 1992 года выпуска.

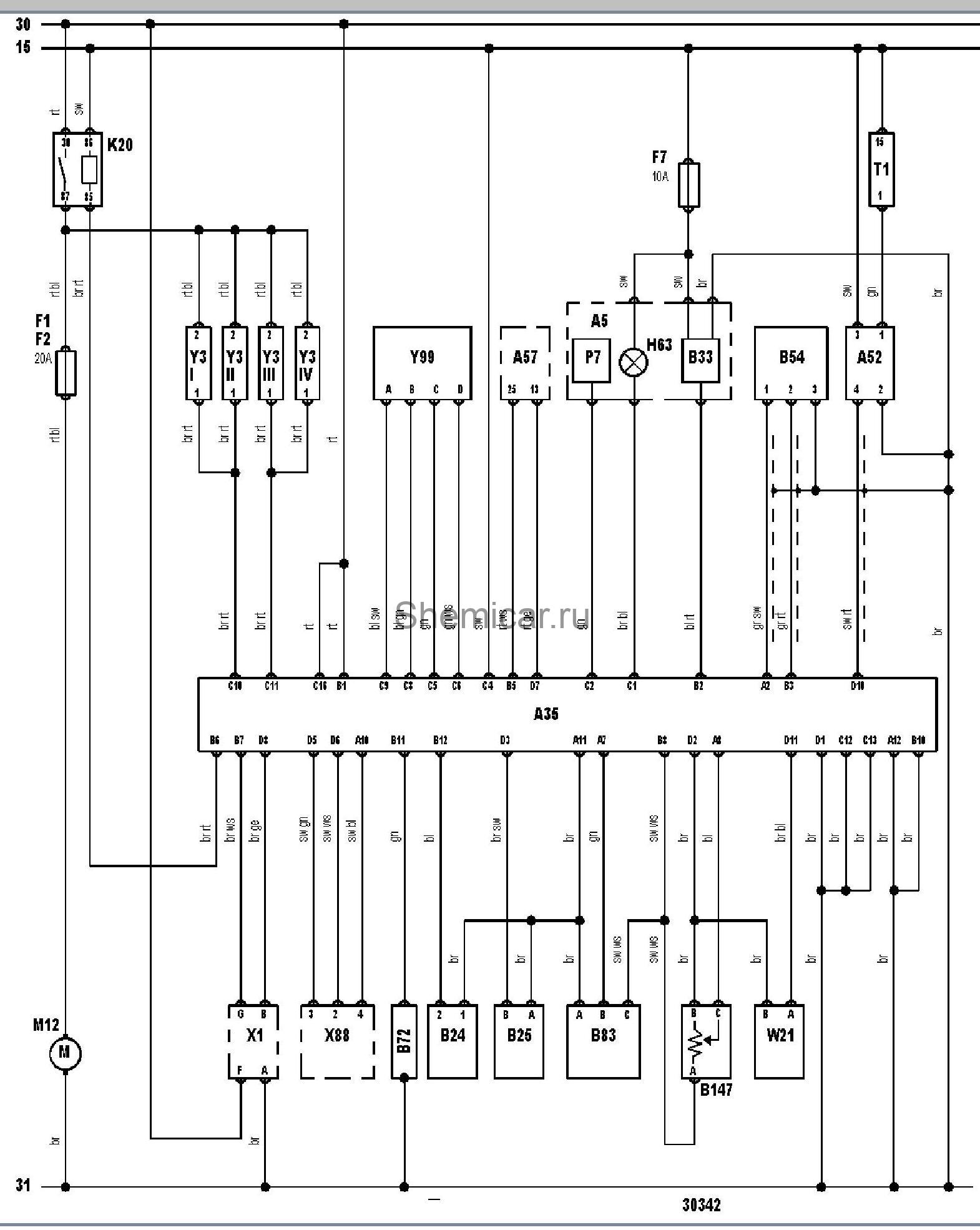

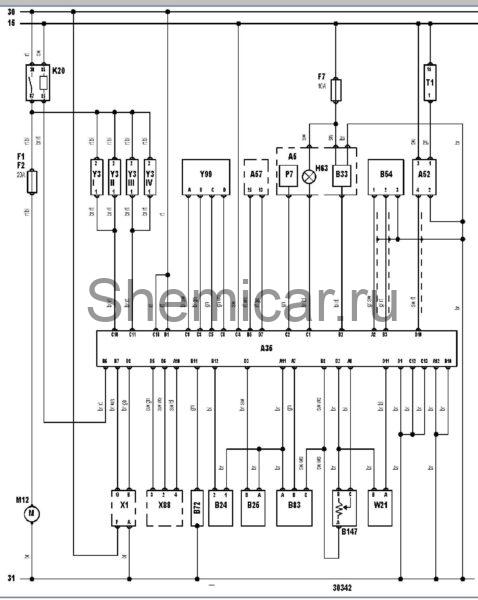

Электросхема системы управления двигателем C14SE: Multec-M (1991-1992) Map-i- 1.4 литра.



обозначения к электрической схеме Opel Astra

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A57

Электронный блок управления КПП — Astra-F

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72

Кислородный датчик

B83

Датчик абсолютного давления воздуха во впускном коллекторе

B147

Датчик положения дроссельной заслонки

F1

Предохранитель

F2

Предохранитель

F7

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K20

Реле топливного насоса

M12

Топливныйнасос

P7

Тахометр

T1

Катушка зажигания

W21

Октан-корректор

X1

Диагностический разъем (DLC)

X88

Разъем кондиционера

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
