Электросхема управления подвеской тип 3 Audi Allroad

Электросхема системы управления подвеской Audi Allroad 2002, 2003, 2004, 2005 года выпуска.

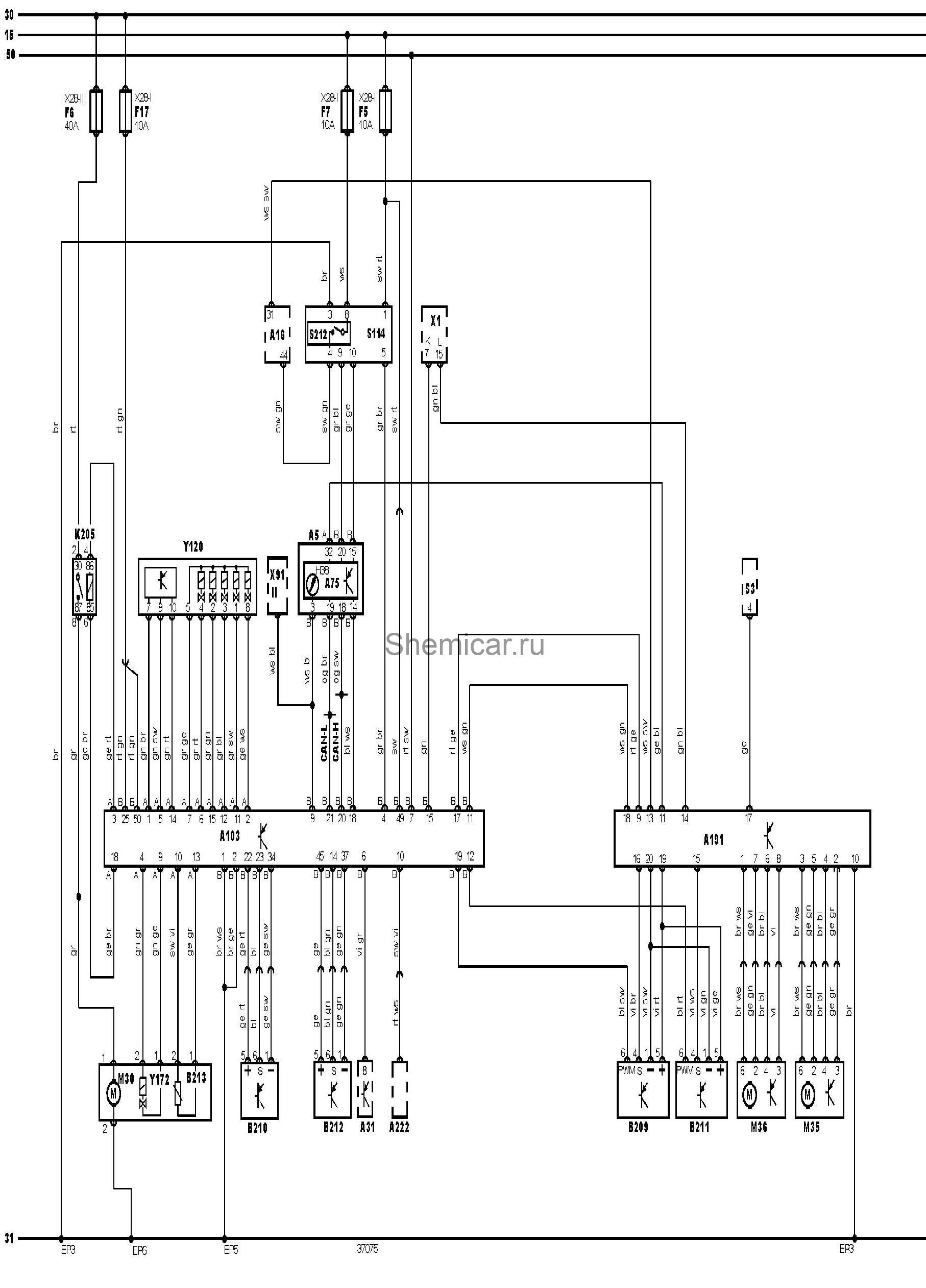

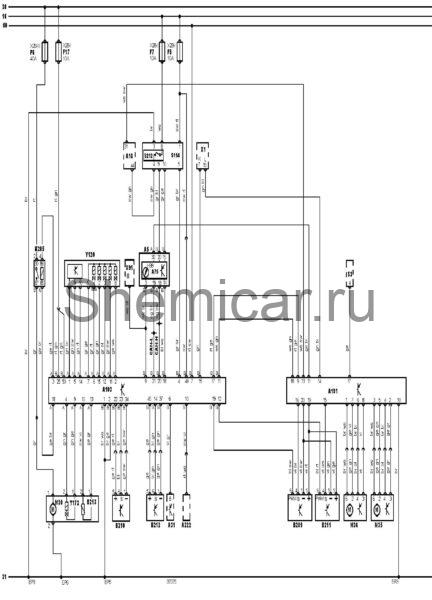

Электросхема системы управления подвеской — с автоматическим корректором фар

обозначения к электрической схеме Audi Allroad

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A16

Электронный блок управления ABS

A31

Блок управления центральным замком

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

A191

Блок управления корректором фар

A222

Блок управления системой парковки

B209

Датчик высоты положения кузова (левый задний)

B210

Датчик высоты положения кузова (правый задний)

B211

Датчик высоты положения кузова (левый передний)

B212

Датчик высоты положения кузова (правый передний)

B213

Датчик температуры компрессора системы активной подвески

EP3

Точка массы

EP5

Точка массы

EP6

Точка массы

F5

Предохранитель

F6

Предохранитель

F7

Предохранитель

F17

Предохранитель

H38

Индикатор системы активной подвески

K205

Реле компрессора активной подвески

M30

Компрессор системы активной подвески

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

S3

Выключатель фар

S114

Переключатель выбора уровня активной подвеской

S212

Главный выключатель противобуксовочной системы

X1

Диагностический разъем (DLC)

X91 II

Замок зажигания — вспомогательные цепи

Y120

Главный блок клапанов активной подвески

Y172

Перепускной клапан активной подвески

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
