Электросхема DLC тип 2 Audi Allroad

Электросхема диагностического разъема Audi Allroad 2001, 2002, 2003, 2004, 2005 года выпуска.

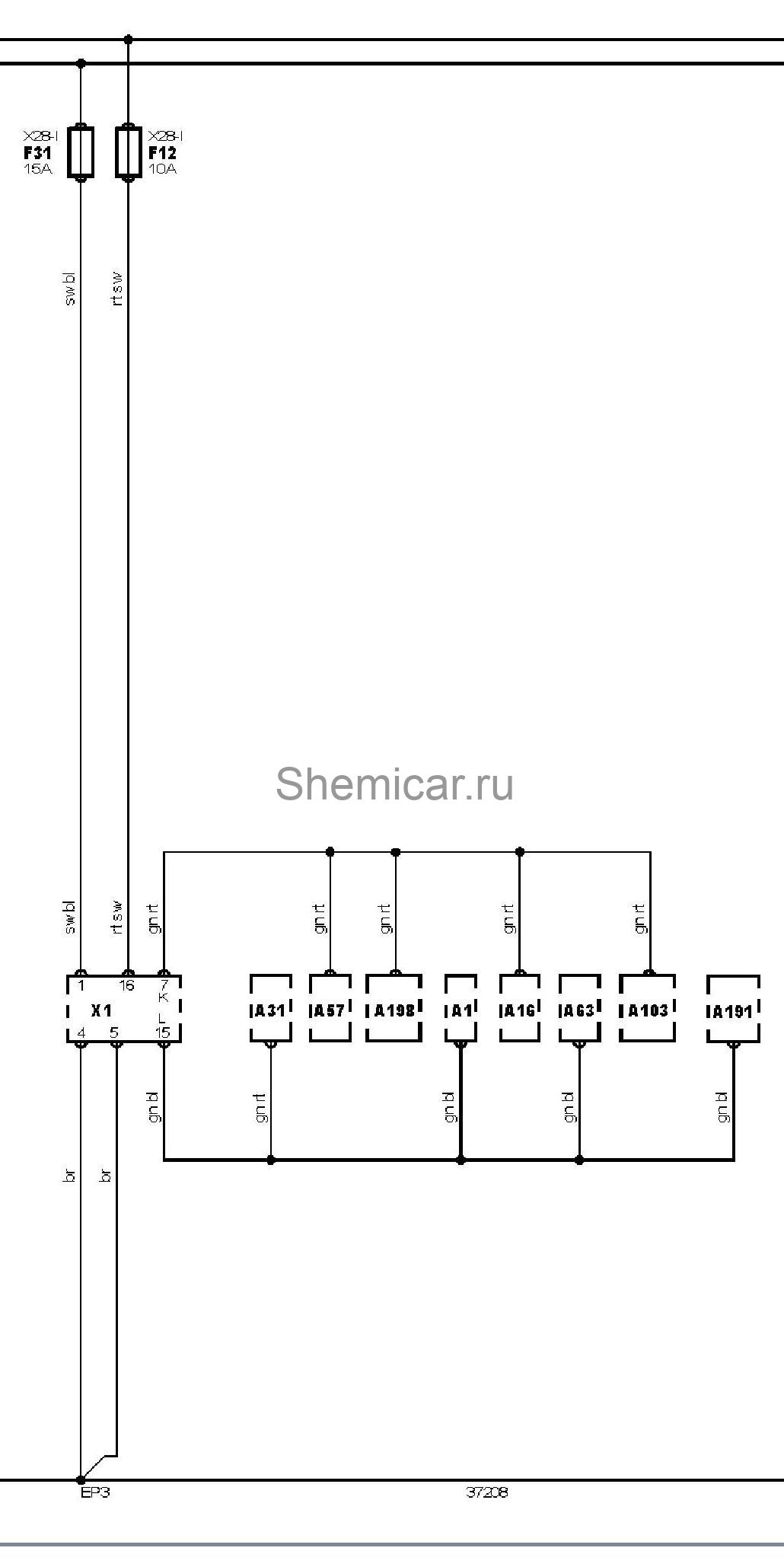

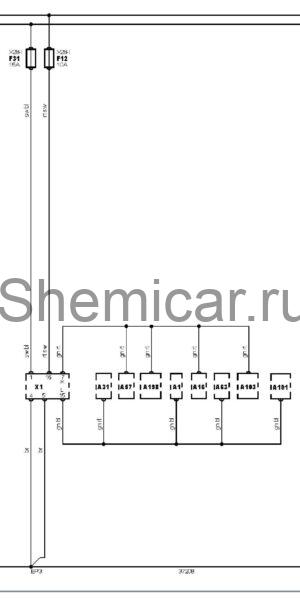

Электросхема диагностического разъема DLC

обозначения к электрической схеме Audi Allroad

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A16	Электронный блок управления ABS
A31	Блок управления центральным замком
A57	Электронный блок управления трансмиссией (TCM)
A63	Электронный блок управления кондиционером
A103	Блок управления подвеской
A191	Блок управления корректором фар
A198	Электронный блок управления SRS
EP3	Точка массы
F12	Предохранитель
F31	Предохранитель
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
