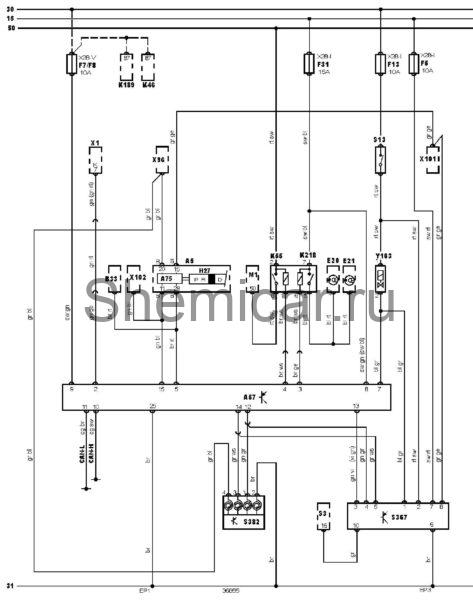

Электросхема AKPP тип 5 Audi Allroad

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

B33

Датчик скорости автомобиля

EP1

Точка массы

EP3

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F5

Предохранитель

F7

Предохранитель

F8

Предохранитель

F13

Предохранитель

F31

Предохранитель

H27

Индикатор(ы) системы переключения передач

K46

Реле системы управления двигателем

K55

Выключатель запрещения запуска

K189

Реле катушки зажигания

K218

Реле фонарей заднего хода

M1

Стартер

S3

Выключатель фар

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S367

Переключатель системы управления трансмиссией

S382

Переключатель выбора передачи на рулевом колесе

X1

Диагностический разъем (DLC)

X96

Разъем подсветки приборной панели

X101

Разъем регулировки подсветки приборной панели

X102

Разъем (сигнал частоты вращения)

Y163

э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
