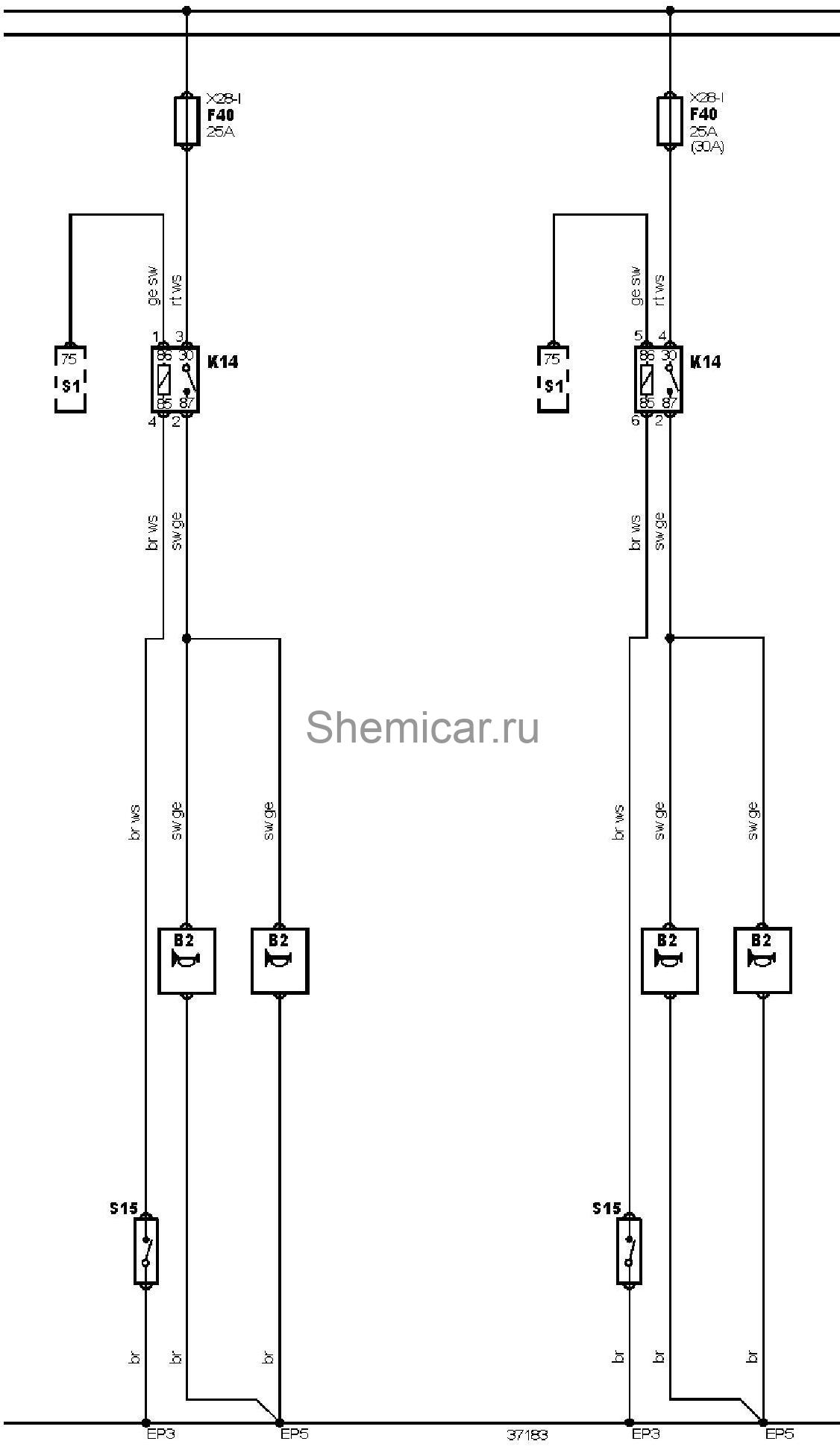

Электросхема звукового сигнала Audi Allroad

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

B2

Звуковой сигнал (двойной)

EP3

Точка массы

EP5

Точка массы

F40

Предохранитель

K14

Реле звукового сигнала

S1

Замок зажигания

S15

Выключатель звукового сигнала

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
