Электросхема системы навигации тип 2 Citroen C5

Электрическая схема системы навигации Citroen C5 2000, 2001, 2002 года выпуска.

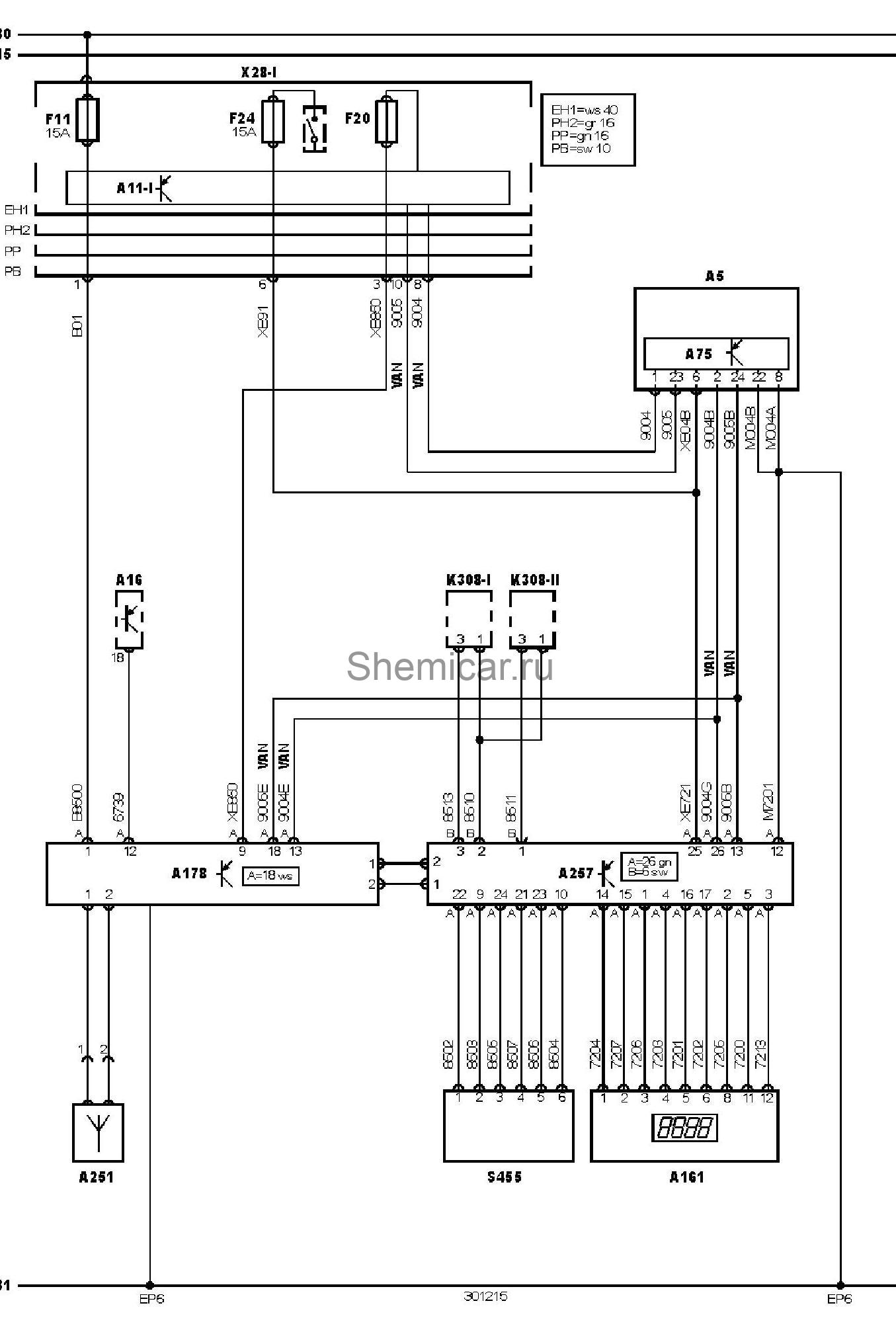

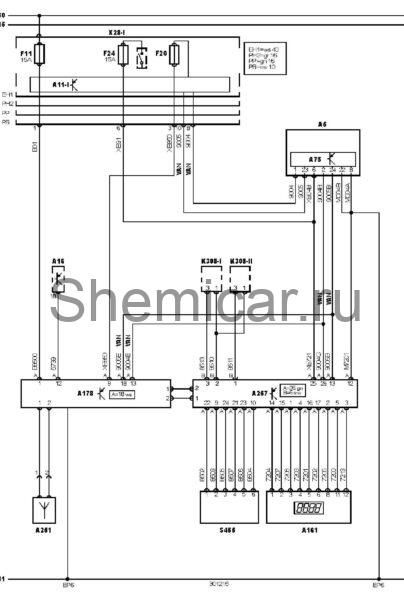

Электросхема системы навигации — Цветной дисплей

обозначения к электрической схеме Сitroen C5

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11-I	Многофункциональный блок управления 1
A16	Электронный блок управления ABS
A75	Блок управления комбинацией приборов
A161	Многофункциональный дисплей
A178	Блок управления навигационной системой
A251	Антенна навигационной системы
A257	Блок управления многофункциональным цифровым дисплеем
EP6	Точка массы
F11	Предохранитель
F20	Предохранитель
F24	Предохранитель
K308-I	Переключающее реле динамика аудиосистемы/телефона 1
K308-II	Переключающее реле динамика аудиосистемы/телефона 2
S455	Переключатель управления навигационной системой
VAN	ШинаVAN
X28-I	Блок предохранителей/реле, приборная панель 1

цвета проводов на схеме.
