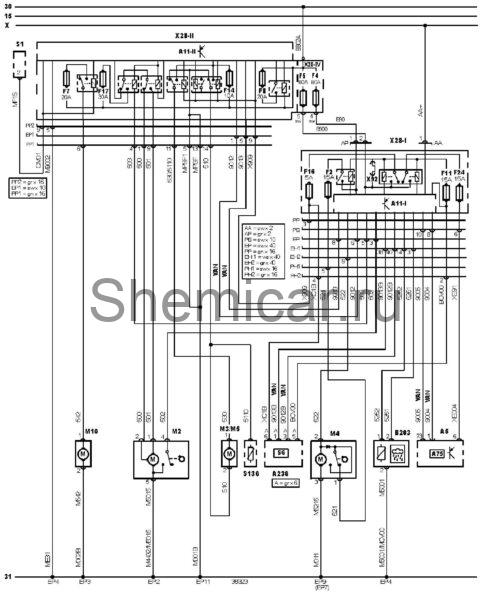

Электросхема очистителей и омывателей тип 2 Citroen C5

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-II

Многофункциональный блок управления 2

A75

Блок управления комбинацией приборов

A236

Блок управления электрооборудованием рулевой колонки

B203

Датчик дождя (очиститель лобового стекла)

EP11

Точка массы

EP2

Точка массы

EP3

Точка массы

EP4

Точка массы

EP7

Точка массы

EP9

Точка массы

F2

Предохранитель

F4

Предохранитель

F5

Предохранитель

F7

Предохранитель

F8

Предохранитель

F11

Предохранитель

F14

Предохранитель

F16

Предохранитель

F17

Предохранитель

F24

Предохранитель

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M4

Электродвигатель очистителя заднего стекла

M5

Электродвигатель насоса омывателя заднего стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

S1

Замок зажигания

S6

Комбинированный переключатель

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

VAN

Шина VAN

X

Замок зажигания — "ACC"

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек 1

X28-IV

Блок предохранителей/реле, моторный отсек 2

X92

Разъем (джампер)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
