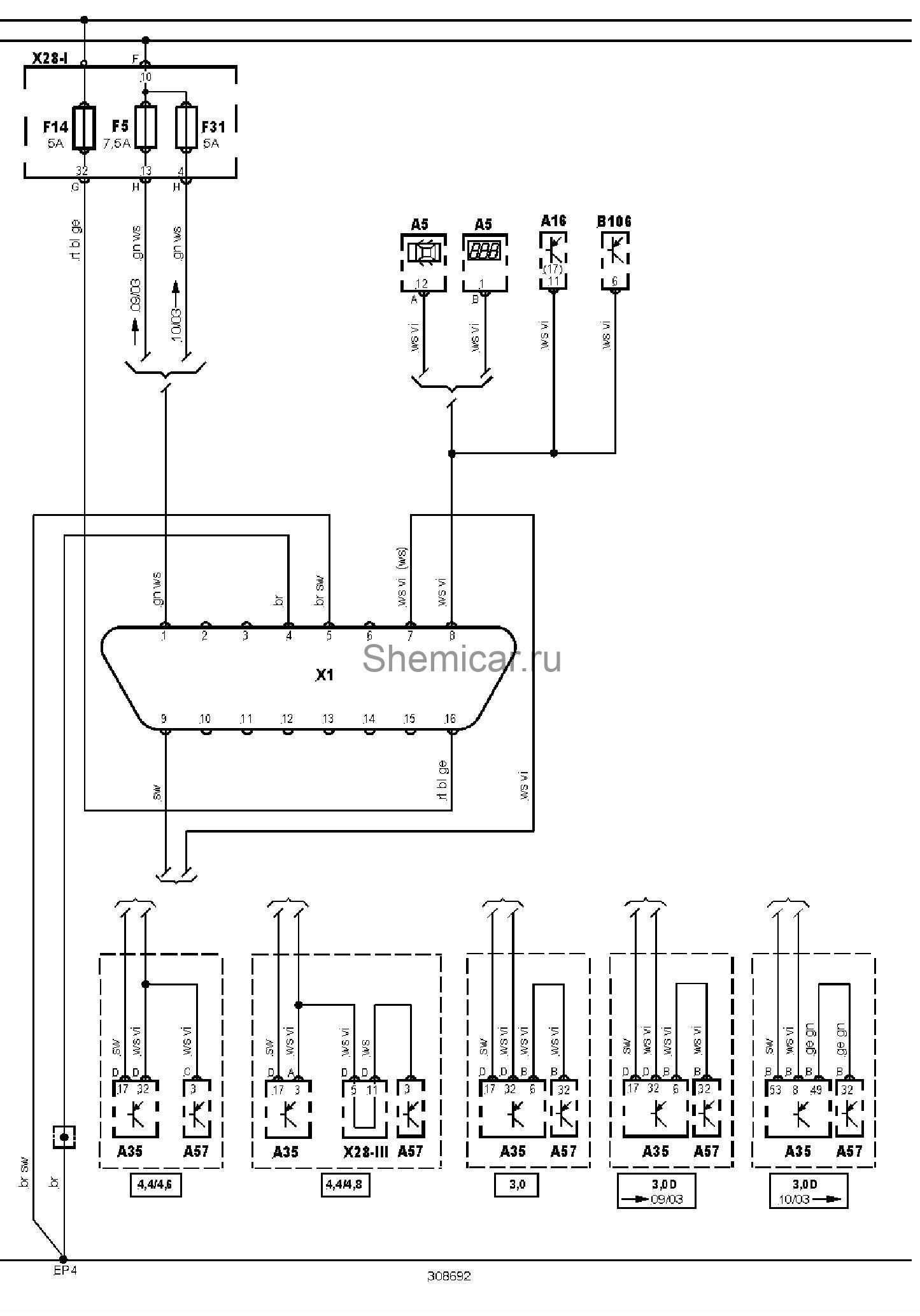

Электросхема DLC тип 2 BMW X5 E53

Электрическая схема DLC BMW X5 E53 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Электросхема DLC (10.2000-)

обозначения к электрической схеме BMW X5 E53

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
B106	Датчик положения рулевого колеса
EP4	Точка массы
F5	Предохранитель
F14	Предохранитель
F31	Предохранитель
X1	Диагностический разъем (DLC)

цвета проводов на схеме.
