Электросхема противотуманных фар тип 1 BMW X5 E53

Электрическая схема ламп внешнего освещения BMW X5 E53 1999, 2000, 2001, 2002, 2003 года выпуска.

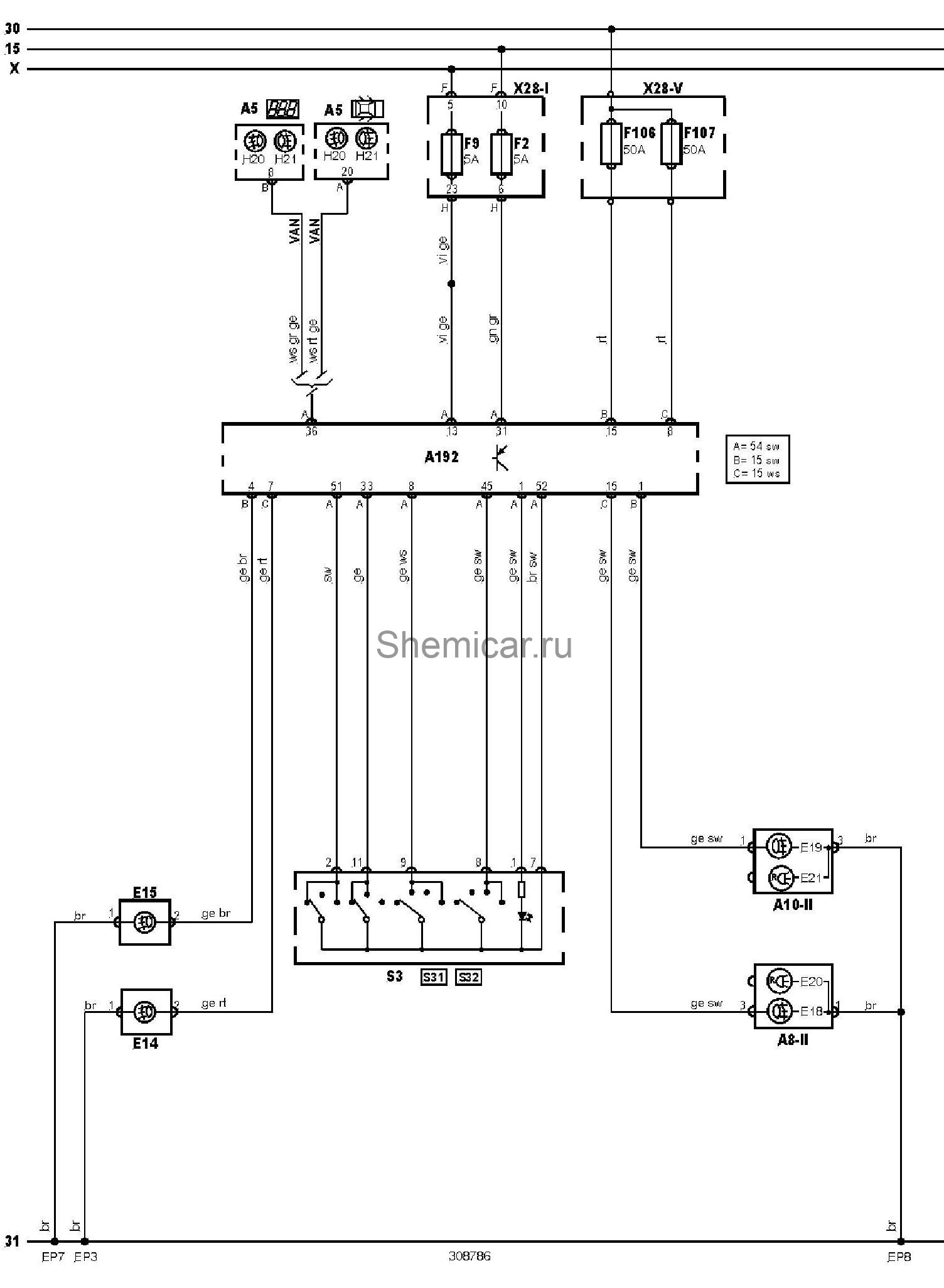

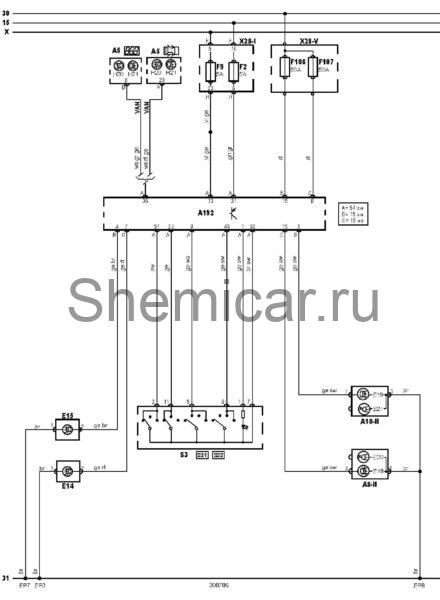

Электросхема ламп внешнего освещения — (-09.2003) противотуманные фары

обозначения к электрической схеме BMW X5 E53

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A192	Блок управления освещением
EP3	Точка массы
EP7	Точка массы
EP8	Точка массы
E14	Лампа противотуманной фары (левой)
E15	Лампа противотуманной фары (правой)
E18	Лампа заднего противотуманного фонаря (левого или единственного)
E19	Лампа заднего противотуманного фонаря (правого)
E20	Лампа фонаря заднего хода (левого или единственного)
E21	Лампа фонаря заднего хода (правого)
F2	Предохранитель
F9	Предохранитель
F106	Предохранитель
F107	Предохранитель
H20	Индикатор включения противотуманных фар (передних или единственных)
H21	Индикатор включения задних противотуманных фонарей
S3	Выключатель фар
S31	Выключатель противотуманных фар
S32	Выключатель задних противотуманных фонарей
VAN	Шина данных VAN

цвета проводов на схеме.
