Электросхема обогревателя стекла BMW X5 E53

Электрическая схема обогревателя стекла BMW X5 E53 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

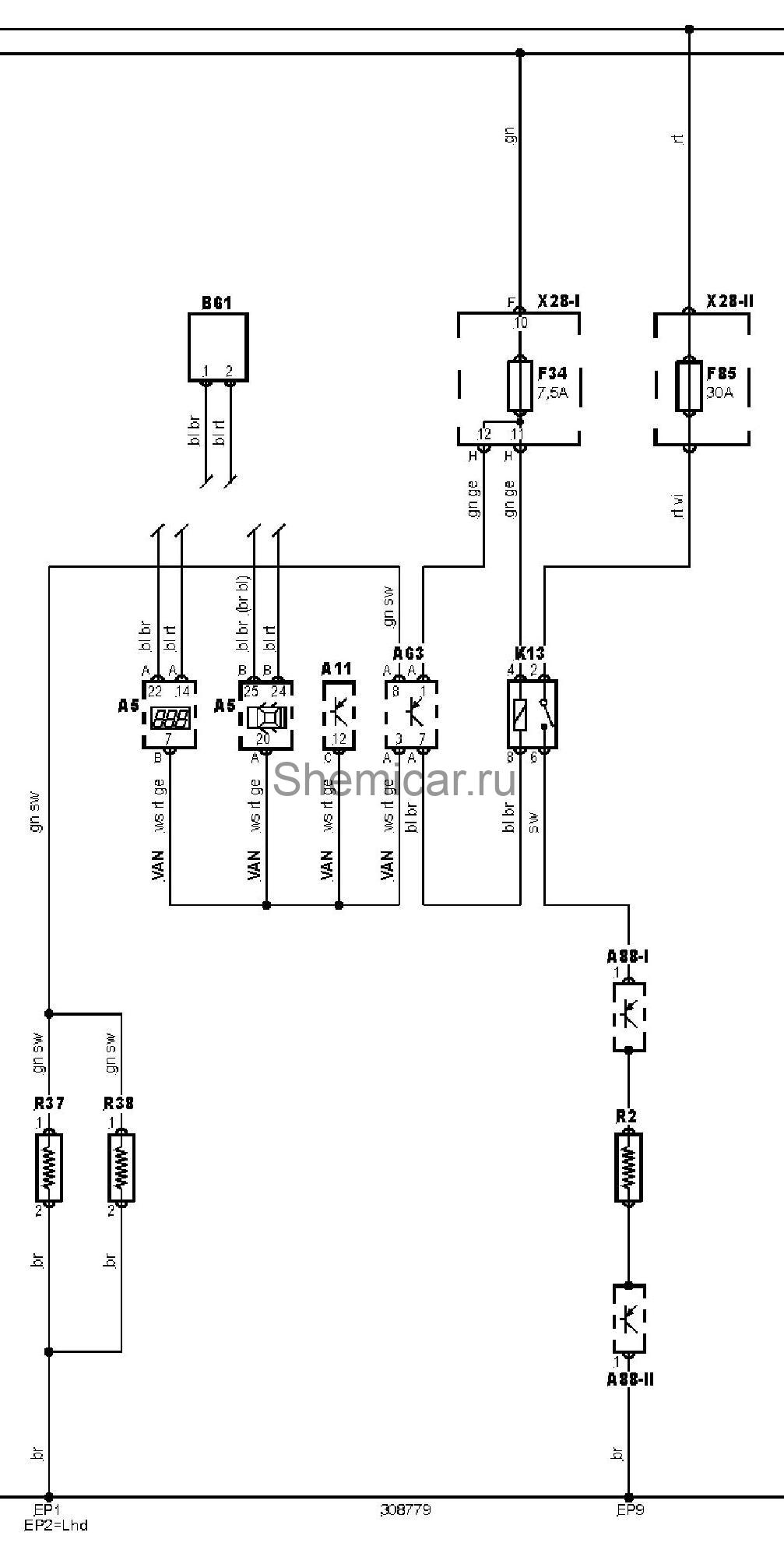

Электросхема обогревателя стекла

обозначения к электрической схеме BMW X5 E53

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A11	Многофункциональный блок управления
A63	Электронный блок управления кондиционером
B61	Датчик температуры окружающего воздуха
EP1	Точка массы
EP2	Точка массы
EP9	Точка массы
F34	Предохранитель
F85	Предохранитель
K13	Реле обогревателя заднего стекла
R2	Обогреватель заднего стекла
R37	Обогреватель форсунки омывателя лобового стекла (левый или единственный)
R38	Обогреватель форсунки омывателя лобового стекла (правый)
VAN	Шина данных VAN

цвета проводов на схеме.
