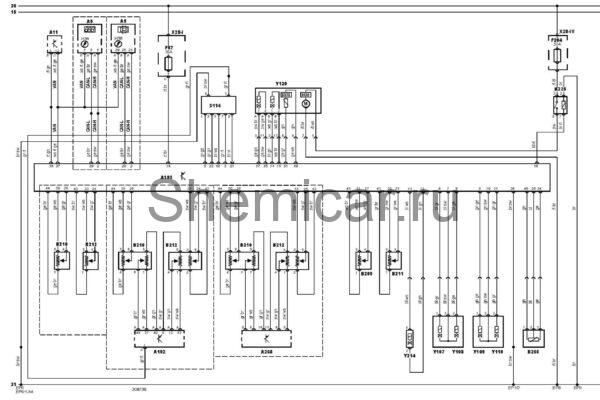

Электросхема подвески тип 3 BMW X5 E53

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A103

Блок управления подвеской

A192

Блок управления освещением

A268

Блок управления корректором фар

B209

Датчик высоты положения кузова (левый задний)

B210

Датчик высоты положения кузова (правый задний)

B211

Датчик высоты положения кузова (левый передний)

B212

Датчик высоты положения кузова (правый передний)

B255

Датчик давления в пневмоподвеске

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP2

Точка массы

EP5

Точка массы

EP6

Точка массы

EP8

Точка массы

EP9

Точка массы

F57

Предохранитель

F204

Предохранитель

H38

Индикатор системы активной подвески

K225

Реле компрессора активной подвески

M30

Компрессор системы активной подвески

S114

Переключатель выбора уровня активной подвеской

S370

Датчик-выключатель по температуре (активная подвеска)

VAN

Шина данных VAN

Y107

Э/м клапан привода активной подвески (левый передний)

Y108

Э/м клапан привода активной подвески (правый передний)

Y109

Э/м клапан привода активной подвески (левый задний)

Y110

Э/м клапан привода активной подвески (правый задний)

Y120

Главный блок клапанов активной подвески

Y214

Клапан управления давлением в ресивере пневмоподвески

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
