Электросхемы Seat Ibiza III

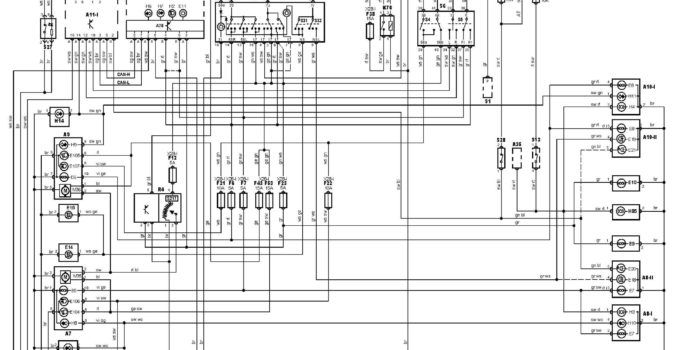

Электрическая схема внешнего освещения Seat Ibiza III 2003, 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема ламп внешнего освещения — С системой освещения в дневное время (05.2003-). обозначения к электрической схеме Seat 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов...

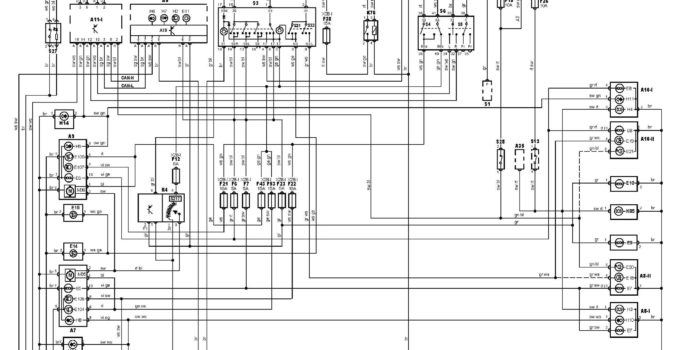

Электрическая схема внешнего освещения Seat Ibiza III 2002, 2003 года выпуска. Электросхема ламп внешнего освещения — С системой освещения в дневное время (-04.2003). 03 обозначения к электрической схеме Seat 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A7 Левая...

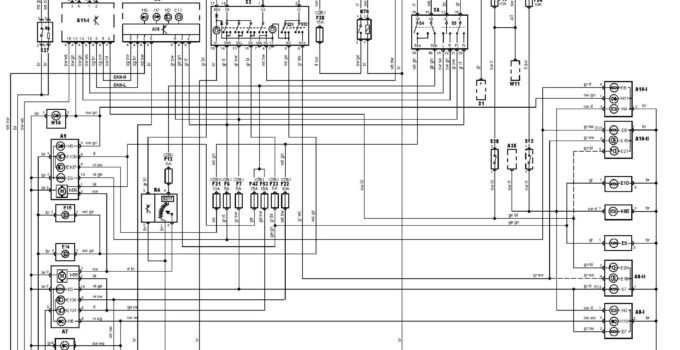

Электрическая схема внешнего освещения Seat Ibiza III 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема ламп внешнего освещения — Без системы освещения в дневное время. обозначения к электрической схеме Seat 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5...
Электрическая схема звукового сигнала Seat Ibiza III 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема звукового сигнала. обозначения к электрической схеме Seat 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A75 Блок управления комбинацией приборов...

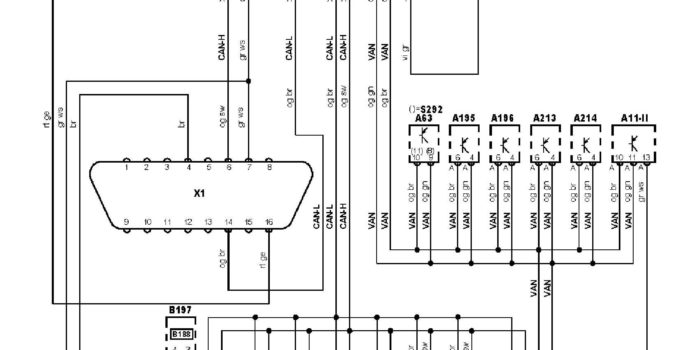

Электрическая схема DLC Seat Ibiza III 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема диагностического разъема (DLC). обозначения к электрической схеме Seat 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A1 Аудиосистема A5 Комбинация приборов A16 Электронный блок управления...
