Электросхема управления подвеской тип 1 Audi Allroad

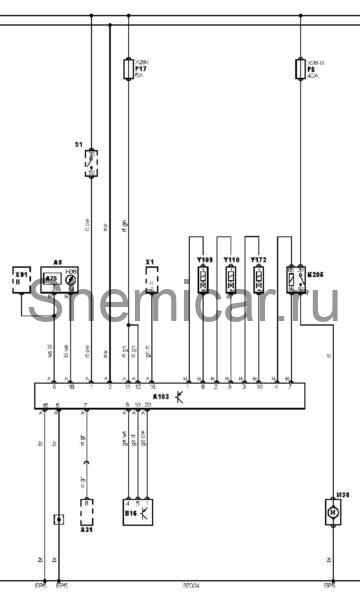

Электросхема системы управления подвеской Audi Allroad 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема системы управления подвеской — без автоматического корректора фар

обозначения к электрической схеме Audi Allroad

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A31

Блок управления центральным замком

A75

Блок управления комбинацией приборов

A103

Блок управления подвеской

B16 Датчик высоты положения кузова

EP5

Точка массы

F6

Предохранитель

F17

Предохранитель

H38

Индикатор системы активной подвески

K205

Реле компрессора активной подвески

M30

Компрессор системы активной подвески

S1

Замок зажигания

X1 Диагностический разъем (DLC)

X91 II

Замок зажигания — вспомогательные цепи

Y109

Э/м клапан привода активной подвески (левый задний)

Y110

Э/м клапан привода активной подвески (правый задний)

Y172

Перепускной клапан активной подвески



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
