Электросхема системы навигации тип 1 Ford Mondeo 2

Электрическая схема системы навигации автомобиля Ford Mondeo 1996, 1997, 1998 года выпуска.

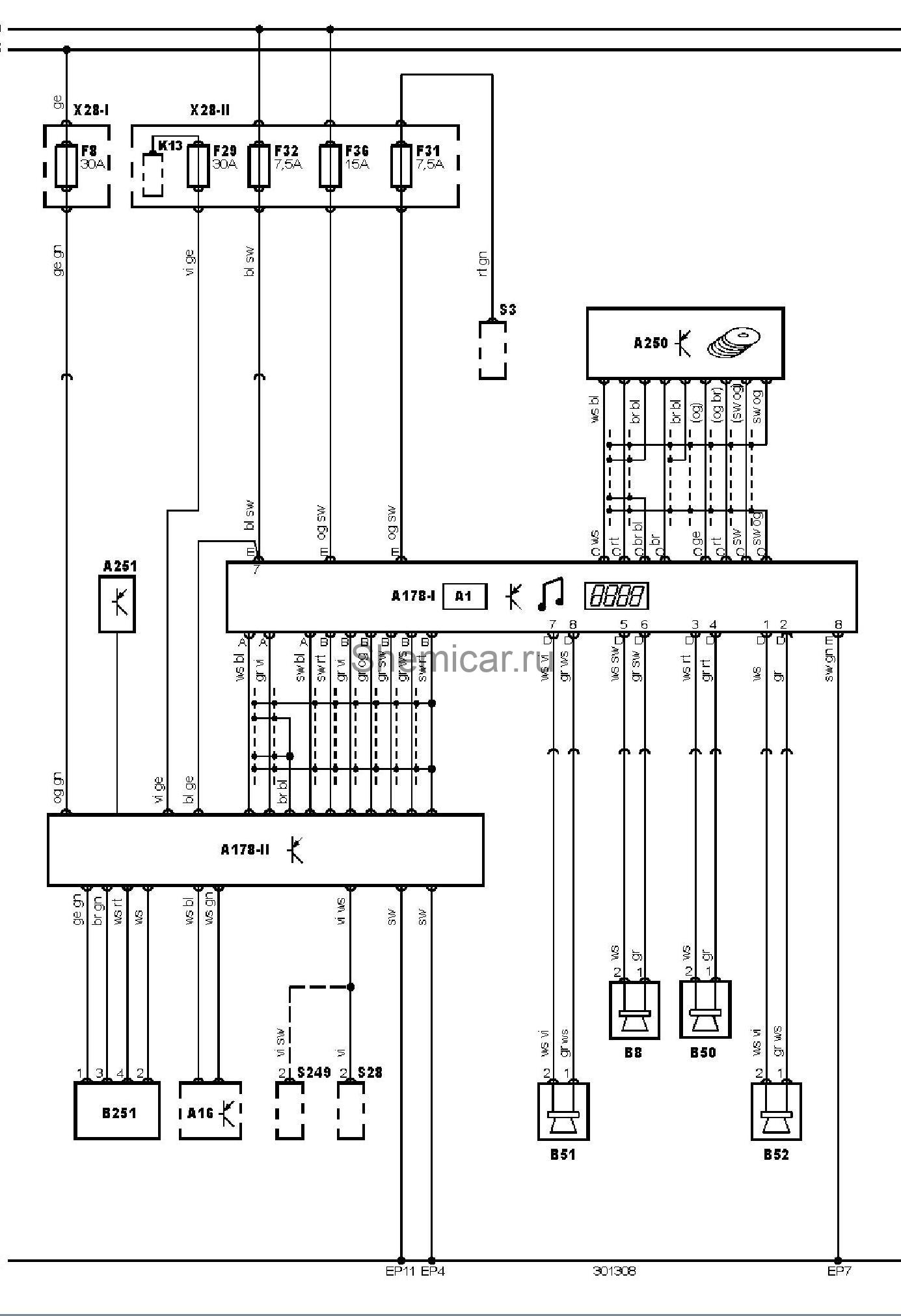

Электросхема системы навигации — RNS 1.

обозначения к электрической схеме Ford Mondeo

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A1	Аудиосистема
A16	Электронный блок управления ABS
A178-I	Блок управления навигационной системой 1
A178-II	Блок управления навигационной системой 2
A250	CD-чейнджер
A251	Антенна навигационной системы
B8	Динамик аудиосистемы, левый передний или единственный
B50	Динамик аудиосистемы, правый передний
B51	Динамик аудиосистемы, левый задний
B52	Динамик аудиосистемы, правый задний
B251	Компас навигационной системы
EP11	Точка массы
EP4	Точка массы
EP7	Точка массы
F8	Предохранитель
F29	Предохранитель
F31	Предохранитель
F32	Предохранитель
F36	Предохранитель
K13	Реле обогревателя заднего стекла
S3	Выключатель фар
S28	Выключатель фонарей заднего хода
S249	Датчик положения селектора
X28-I	Блок предохранителей/реле 1
X28-II	Блок предохранителей/реле 2

цвета проводов на схеме.
