Электросхема звукового сигнала Ford Mondeo 2

Электрическая схема звукового сигнала автомобиля Ford Mondeo 1996, 1997, 1998 года выпуска.

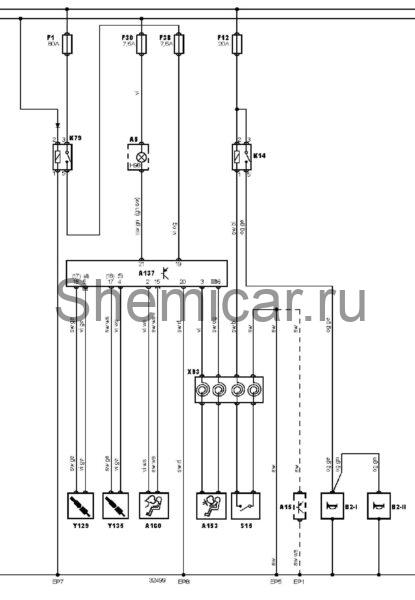

Электросхема звукового сигнала.

обозначения к электрической схеме Ford Mondeo

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A15	Блок управления системой поддержания скорости (круиз-контроль)
A137	Электронный блок управления SRS
A153	Подушка безопасности водителя
A160	Подушка безопасности пассажира
B2-I	Звуковой сигнал (двойной)
B2-II	Звуковой сигнал (двойной)
EP1	Точка массы
EP5	Точка массы
EP7	Точка массы
EP8	Точка массы
F1	Предохранитель
F12	Предохранитель
F30	Предохранитель
F38	Предохранитель
H98	Индикатор SRS
K14	Реле звукового сигнала
K79	Реле основных цепей зажигания
S15	Выключатель звукового сигнала
X93	Спиральный провод(SRS)
Y129	Преднатяжитель ремня безопасности пассажира
Y135	Преднатяжитель ремня безопасности водителя

цвета проводов на схеме.
