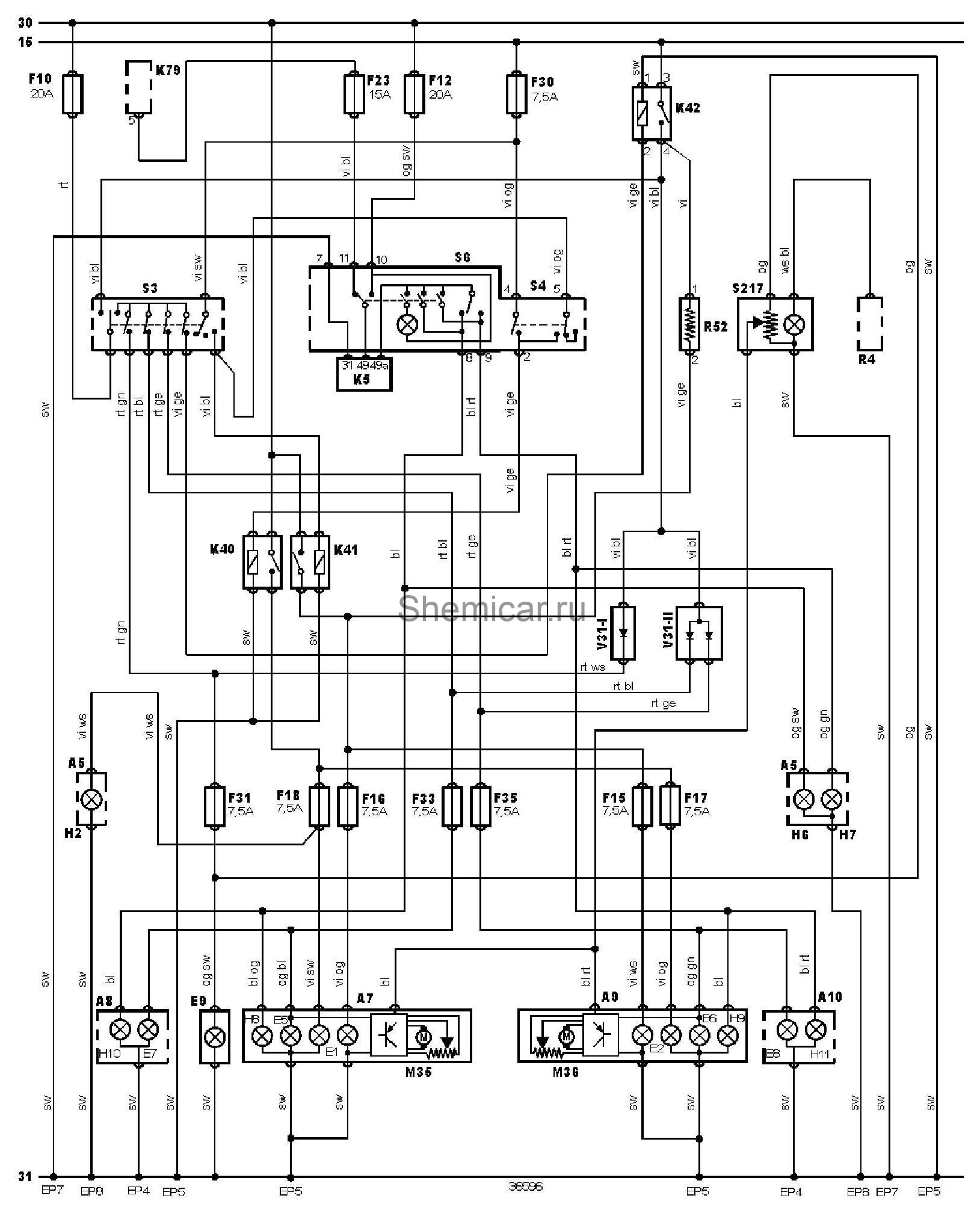

Электросхема внешнего освещения тип 3 Ford Mondeo 2

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A7

Левая фара в сборе

A8

Левый задний фонарь всборе

A9

Правая фара всборе

A10

Правый задний фонарь в сборе

EP4

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

E1

Лампа левой фары

E2

Лампа правой фары

E5

Лампа левого переднего габарита

E6

Лампа правого переднего габарита

E7

Лампа левого заднего габарита

E8

Лампа правого заднего габарита

E9

Лампа подсветки номерного знака (левая или единственная)

F10

Предохранитель

F12

Предохранитель

F15

Предохранитель

F16

Предохранитель

F17

Предохранитель

F18

Предохранитель

F23

Предохранитель

F30

Предохранитель

F31

Предохранитель

F33

Предохранитель

F35

Предохранитель

H2

Индикатор включения дальнего света фар

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H8

Лампа левого переднего указателя поворота

H9

Лампа правого переднего указателя поворота

H10

Лампа левого заднего указателя поворота

H11

Лампа правого заднего указателя поворота

K5

Реле-прерыватель указателей поворота

K40

Реле дальнего света фар

K41

Реле ближнего света фар

K42

Реле системы освещения в дневное время

K79

Реле основных цепей зажигания

M35

Электродвигатель корректора фар (левый или единственный)

M36

Электродвигатель корректора фар (правый)

R4

Реостат подсветки комбинации приборов

R52

Резистор системы освещения в дневное время

S3

Выключатель фар

S4

Переключатель света фар

S6

Комбинированный переключатель

S217

Переключатель корректора фар

V31-I

Диод системы освещения в дневное время

V31-II

Диод системы освещения в дневное время

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
