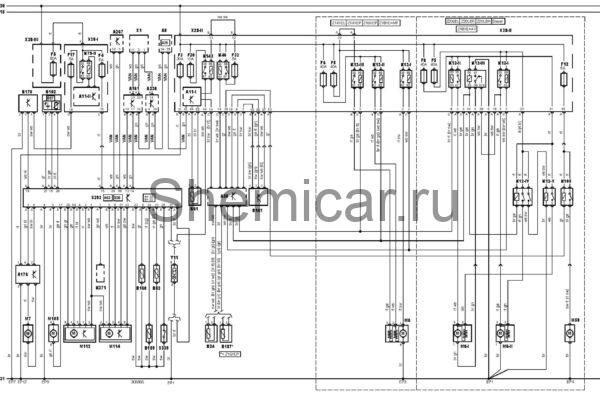

Электросхема системы кондиционирования тип 5 Opel Astra-H

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

A236

Блок управления электрооборудованием рулевой колонки

A267

Блок управления аудиосистемой (DAB)

B24

Датчик температуры охлаждающей жидкости

B37

Датчик температуры воздуха в салоне

B53

Датчик температуры воздуха за испарителем кондиционера

B61

Датчик температуры окружающего воздуха

B102

Датчик солнечного света (системакондиционирования)

B159

Датчик температуры в воздуховоде приборной панели (система кондиционирования)

B160

Датчик температуры воздуха, подаваемого в ноги

B161

Датчик давления хладагента системы кондиционирования

B170

Датчик чистоты воздуха, поступающего в отопитель

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F5

Предохранитель

F6

Предохранитель

F12

Предохранитель

F17

Предохранитель

F20

Предохранитель

K46

Реле системы управления двигателем

K105

Реле насоса охлаждающей жидкости

K143

Реле электромагнитной муфты компрессора кондиционера

K271

Реле дополнительного отопителя

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

S30

Выключатель обогревателя заднего стекла

S292

Панель управления кондиционером/отопителем

S339

Переключатель направления потоков воздуха (кондиционер/отопитель)

VAN

Шина данных VAN

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
