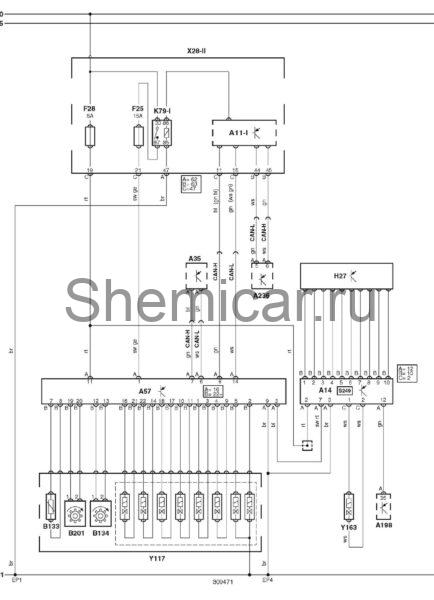

Электросхема АКПП тип 2 Opel Astra-H

Электрическая схема АКПП Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Электросхема автоматичекой коробки переключения передач — 6-ст. КПП .

обозначения к электрической схеме Opel Astra

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A14	Блок управления переключением передач
A35	Электронный блок управления двигателем (ECM)
A57	Электронный блок управления трансмиссией (TCM)
A198	Электронный блок управления SRS
A236	Блок управления электрооборудованием рулевой колонки
B133	Датчик температуры рабочей жидкости трансмиссии
B134	Датчик скорости автомобиля (трансмиссия)
B201	Датчик частоты вращения входного вала трансмиссии
CAN-H	Контроллер (шина передачи данных) — сигнал высокого уровня
CAN-L	Контроллер (шина передачи данных) — сигнал низкого уровня
F25	Предохранитель
F28	Предохранитель
H27	Индикатор(ы) системы переключения передач
S249	Датчик положения селектора
Y117	Блок клапанов трансмиссии
Y163	Э/м клапан блокировки селектора ("P")

цвета проводов на схеме.
