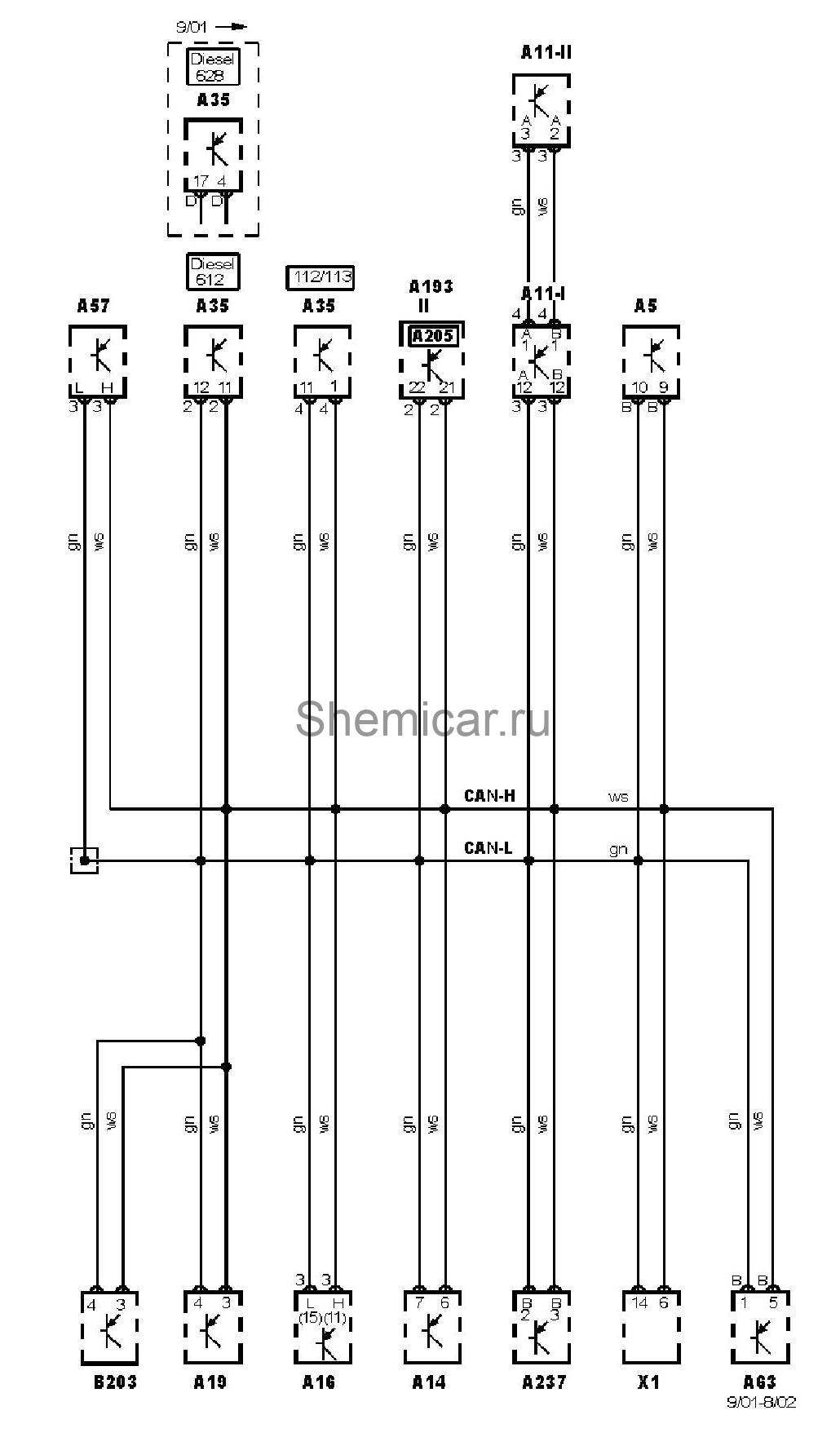

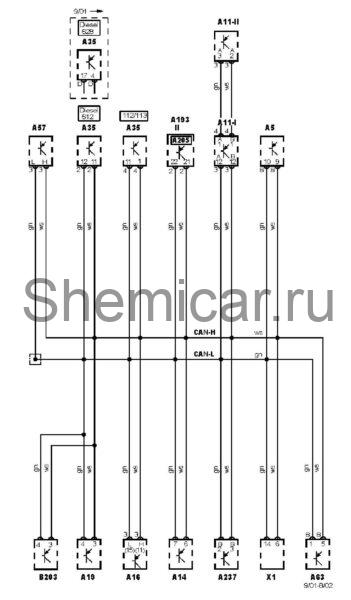

Электросхема шин CAN тип 2 Mercedes Benz M-Class 163

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления — моторный отсек

A11-II

Многофункциональный блок управления- нижняя часть приборной панели, справа

A14

Блок управления переключением передач

A16

Электронный блок управления ABS

A19

Маршрутный компьютер

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A193

Многофункциональный переключатель в сборе

A205

Блок управления электроприводом стеклоподъемников

A237

Блок управления раздаточной коробкой

B203

Датчик дождя (очиститель лобового стекла)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

X1

Диагностический разъем (DLC)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
