Электросхема системы запуска Mercedes Benz M-Class 163

Электрическая схема системы запуска Mercedes Benz M-Class 163 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

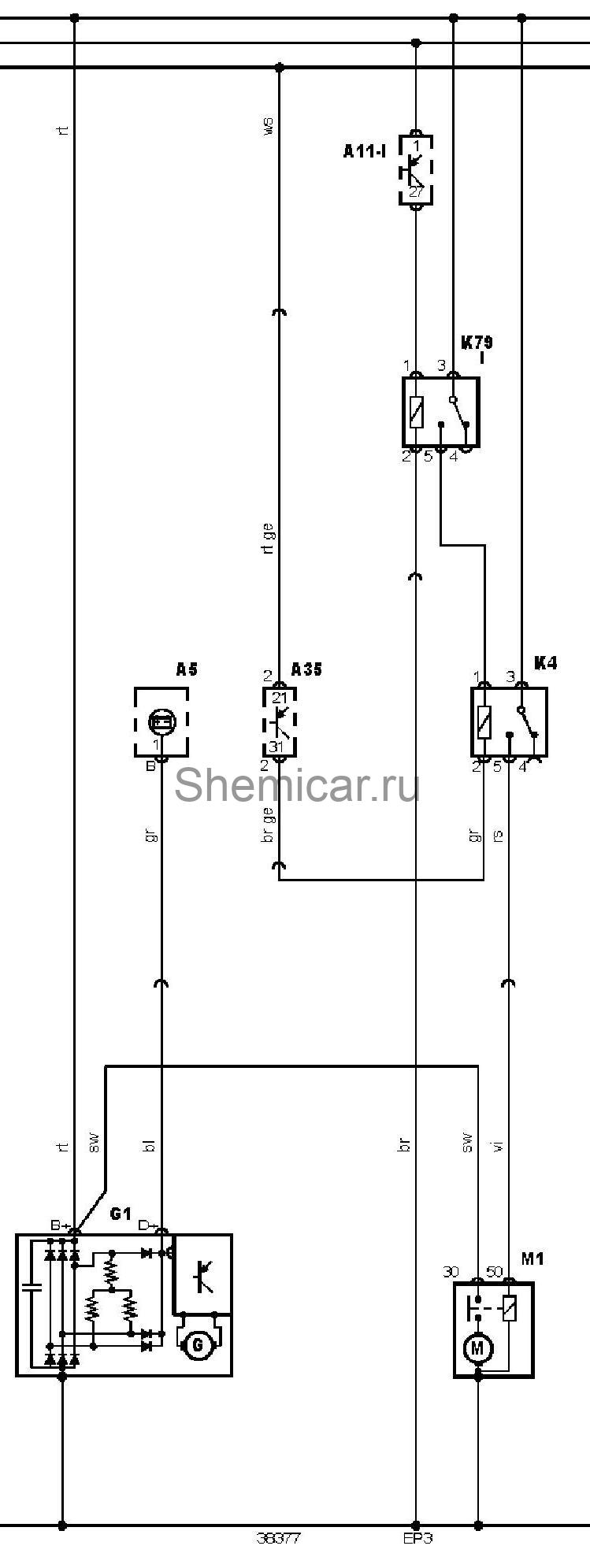

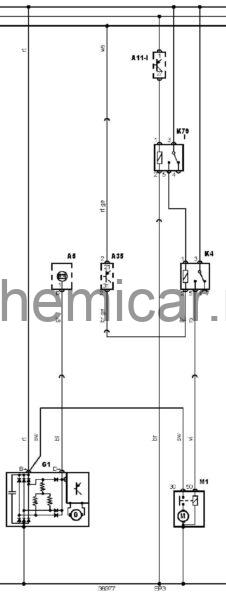

Электросхема системы запуска.

обозначения к электрической схеме Mercedes Benz M-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A5	Комбинация приборов
A11-I	Многофункциональный блок управления — моторный отсек
A35	Электронный блок управления двигателем (ECM)
EP3	Точка массы
G1	Г енератор
K4	Реле стартера
K79	Реле основных цепейзажигания
M1	Стартер

цвета проводов на схеме.
