Электросхема очистителей тип 1 Mercedes Benz M-Class 163

Электрическая схема очистителей и омывателей Mercedes Benz M-Class 163 1997, 1998, 1999 года выпуска.

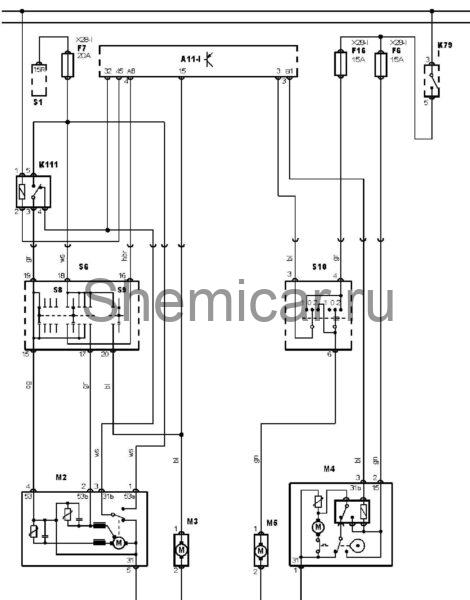

Электросхема очистителей и омывателей (-11.1999).

обозначения к электрической схеме Mercedes Benz M-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11-I	Многофункциональный блок управления — моторный отсек
EP14	Точка массы
EP2	Точка массы
EP4	Точка массы
F6	Предохранитель
F7	Предохранитель
F16	Предохранитель
K79	Реле основных цепей зажигания
K111	Реле электродвигателя очистителя лобового стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S1	Замок зажигания
S6	Комбинированный переключатель
S8	Переключатель управления очистителем / омывателем лобового стекла
S9	Выключатель омывателя лобового стекла
S10	Переключатель управления очистителем / омывателем заднего стекла
X28-I	Блок предохранителей/реле — моторный отсек

цвета проводов на схеме.
