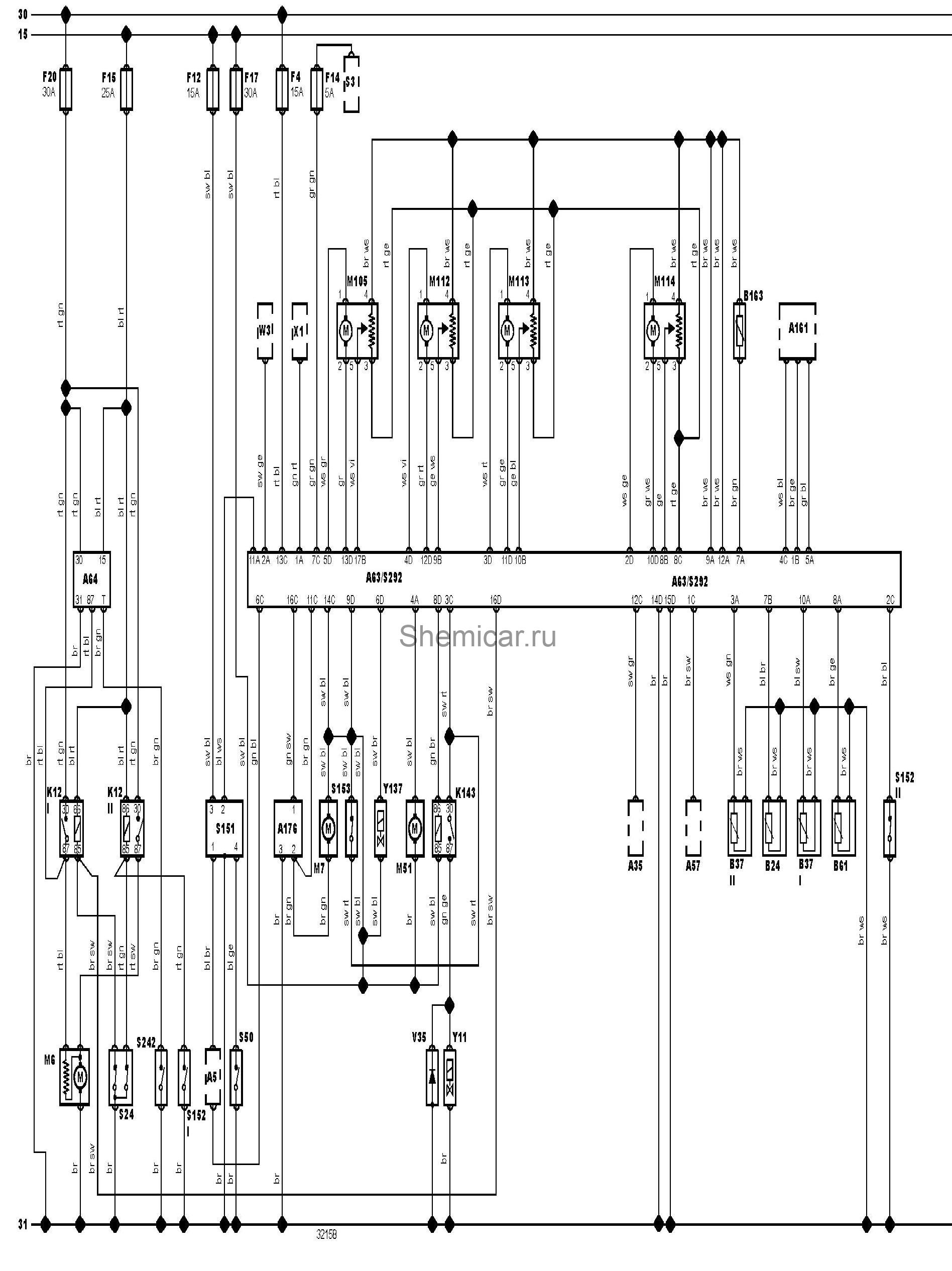

Электросхема кондиционера тип 6 Audi Cabriolet

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A63

Электронный блок управления кондиционером

A64

Блок управления таймером электродвигателя вентилятора системы охлаждения

A161

Многофункциональный дисплей

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости

B37I

Датчик температуры воздуха в салоне

B37II

Датчик температуры воздуха в салоне

B61

Датчик температуры окружающего воздуха

B163

Датчик температуры воздуха на впуске (кондиционер/отопитель)

F4

Предохранитель

F12

Предохранитель

F14

Предохранитель

F15

Предохранитель

F17

Предохранитель

F20

Предохранитель

K12I

Реле электродвигателя вентилятора системы охлаждения

K12II

Реле электродвигателя вентилятора системы охлаждения

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

M114

Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

S3

Выключатель фар

S24

Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости

S50

Датчик низкой температуры охлаждающей жидкости

S151

Датчик-выключатель по температуре охлаждающей жидкости (кондиционер)

S152I

Датчик-выключатель по высокому давлению хладагента в системе кондиционирования

S152II

Датчик-выключатель по высокому давлению хладагента в системе кондиционирования

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S242

Выключатель электродвигателя вентилятора системы охлаждения (после остановки двигателя)

S292

Панель управления кондиционером/отопителем

V35

Диод цепи электромагнитной муфты компрессора кондиционера

W3

Запасной провод (жгут проводов) — на перегородке моторного отсека

X1

Диагностический разъем (DLC)

Y11

Электромагнитная муфта компрессора кондиционера

Y137

Электромагнитный клапан привода заслонки забора воздуха (кондиционер/отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
