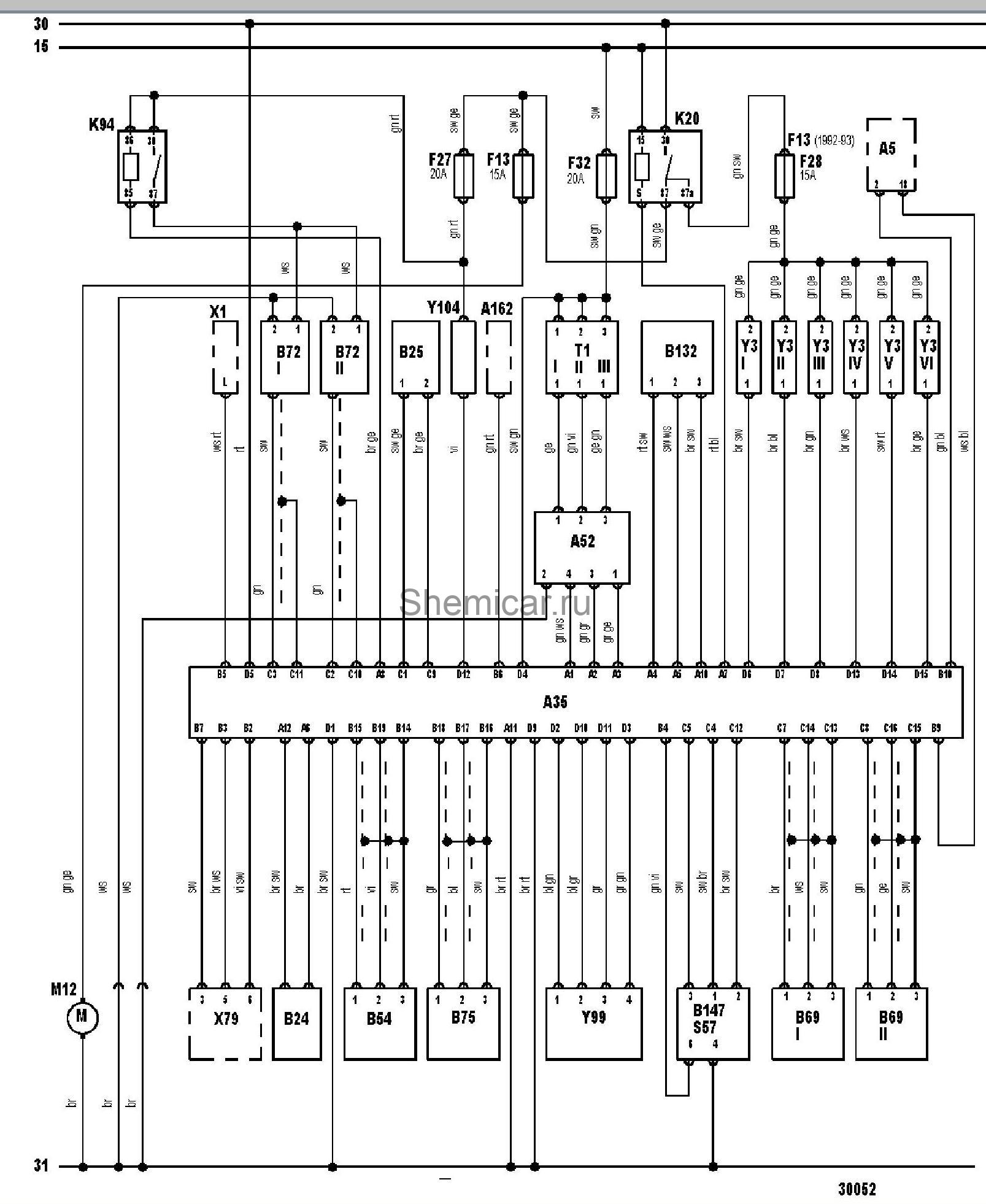

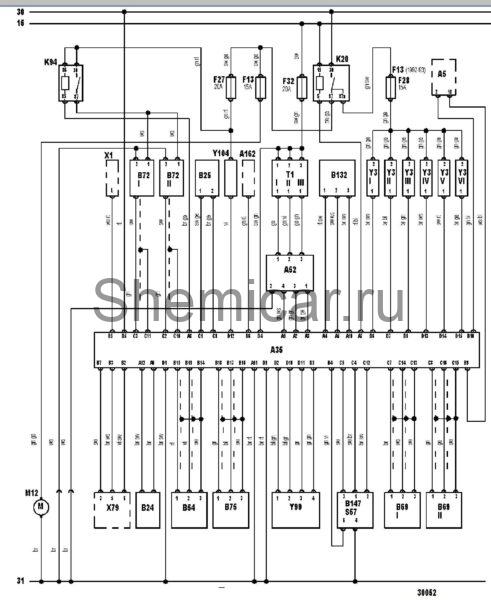

Электросхема двигателя тип 4 Audi Cabriolet

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B54

Датчик положения коленчатого вала

B69I

Датчик детонации

B69II

Датчик детонации

B72I

Подогреваемый кислородный датчик

B72II

Подогреваемый кислородный датчик

B75

Датчик частоты вращения коленчатого вала

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F13

Предохранитель

F27

Предохранитель

F28

Предохранитель

F32

Предохранитель

K20

Реле топливного насоса

K94

Реле нагревателя кислородного датчика

M12

Топливныйнасос

S57

Датчик полностью закрытого положения дроссельной заслонки

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X79

Разъем АКПП

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y3V

Форсунка

Y3VI

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
