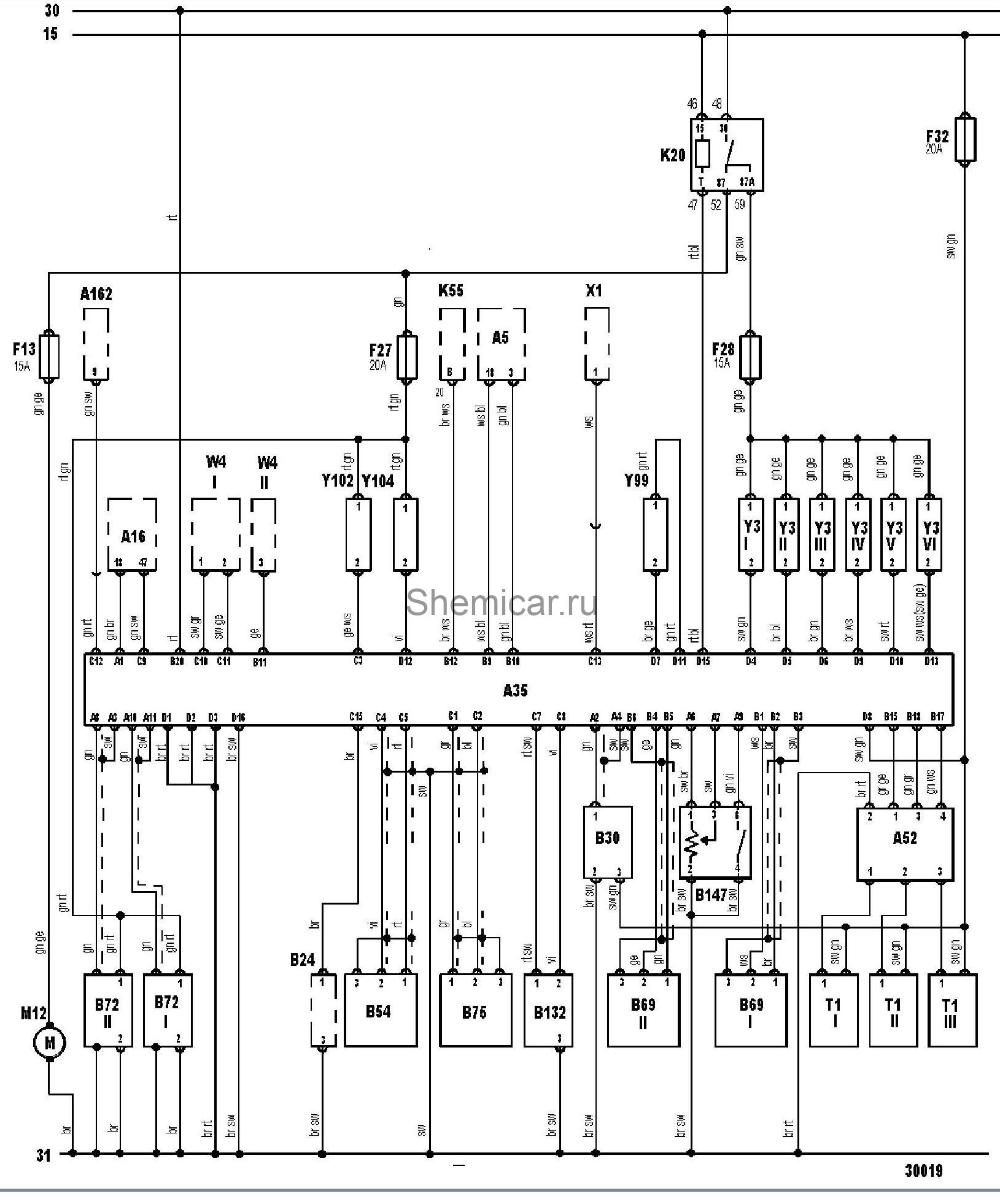

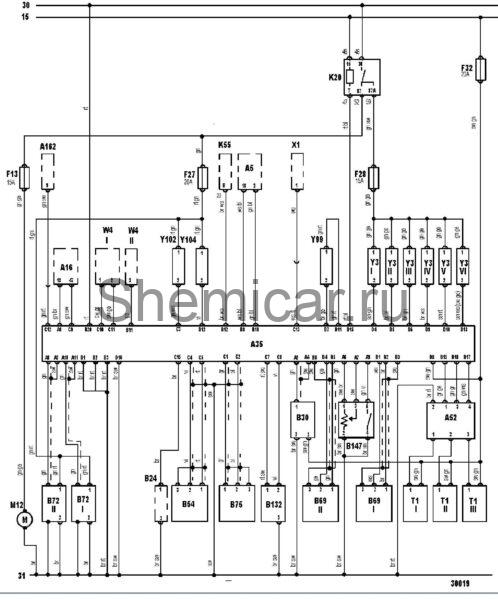

Электросхема двигателя тип 5 Audi Cabriolet

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

A162

Электронный блок управления иммобилайзером

B24

Датчик температуры охлаждающей жидкости

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69I

Датчик детонации

B69II

Датчик детонации

B72I

Подогреваемый кислородный датчик

B72II

Подогреваемый кислородный датчик

B75

Датчик частоты вращения коленчатого вала

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

F13

Предохранитель

F27

Предохранитель

F28

Предохранитель

F32

Предохранитель

K20

Реле топливного насоса

K55

Реле выключателя запрещения запуска

M12

Топливныйнасос

T1 I

Катушка зажигания

T1 II

Катушка зажигания

T1 III

Катушка зажигания

W4I

Запасной провод (жгут проводов)

W4II

Запасной провод (жгут проводов)

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y3V

Форсунка

Y3VI

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
