Электросхема двигателя J4Q тип 2 Ford Courier

Электрическая схема двигателя 2000, 2001, 2002 года выпуска.

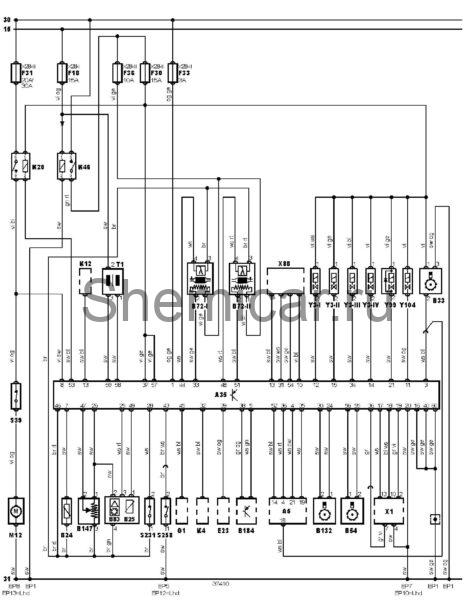

Электросхема системы управления двигателем J4Q (09.2000-)- 1.3 литра



обозначения к электрической схеме Ford Courier

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем (ECM)

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B33

Датчик скорости автомобиля

B54

Датчик положения коленчатого вала

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B83

Датчик абсолютного давления во впускном коллекторе

B132

Датчик положения распределительного вала

B147

Датчик положения дроссельной заслонки

B184

Кольцевая антенна иммобилайзера

EP1

Точка массы

EP10

Точка массы

EP12

Точка массы

EP13

Точка массы

EP5

Точка массы

EP7

Точка массы

EP8

Точка массы

E23

Часы

F18

Предохранитель

F30

Предохранитель

F31

Предохранитель

F33

Предохранитель

F36

Предохранитель

G1

Г енератор

K4

Реле стартера

K12

Реле электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

S258

Концевой выключатель (датчик положения) педали сцепления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

X88

Разъем кондиционера

Y3

Форсунка

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
