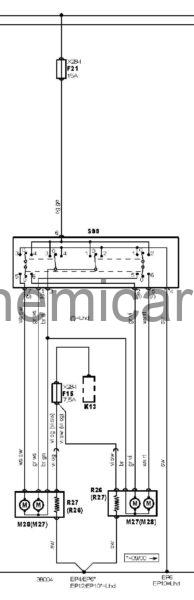

Электросхема электропривода зеркал тип 2 Ford Courier

Электрическая схема электропривода зеркал 2000, 2001, 2002 года выпуска.

Электросхема электропривода зеркал (03.2000-)

обозначения к электрической схеме Ford Courier

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
EP10	Точка массы
EP12	Точка массы
EP4	Точка массы
EP6	Точка массы
F15	Предохранитель
F21	Предохранитель
K13	Реле обогревателя заднего стекла
M27	Электродвигатель привода регулировки зеркала заднего вида на двери водителя
M28	Электродвигатель привода регулировки зеркала заднего вида на двери пассажира
R26	Обогреватель заднего стекла
R27	Обогреватель заднего стекла
S99	Переключатель выбора зеркала заднего вида
X28-I	Блок предохранителей/реле

цвета проводов на схеме.
