Электросхема АБС Mercedes Benz V-Class 638

Электрическая схема АБС Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

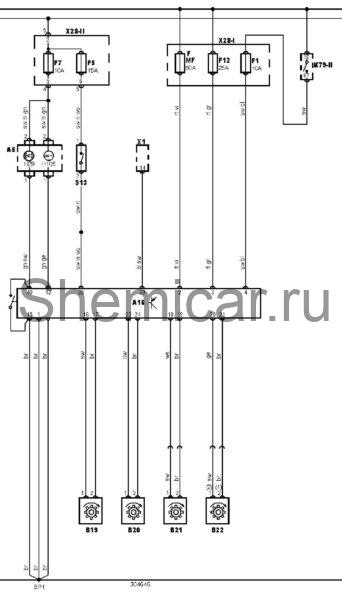

Электросхема ABS & TCS.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса или единственный
B22	Датчик частоты вращения правого заднего колеса
EP1	Точка массы
F	Предохранитель
F1	Предохранитель
F5	Предохранитель
F7	Предохранитель
F12	Предохранитель
H29	Индикатор ABS
H105	Индикатор системы BrakeAssist/ противобуксовочной системы
K79-II	Реле 2 основных цепейзажигания
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, под сиденьем 1
X28-II	Блок предохранителей/реле, рулевая колонка 2

цвета проводов на схеме.
