Электросхема питания тип 5 Mercedes Benz V-Class 638

Электрическая схема распределения питания Mercedes Benz V-Class 638 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.

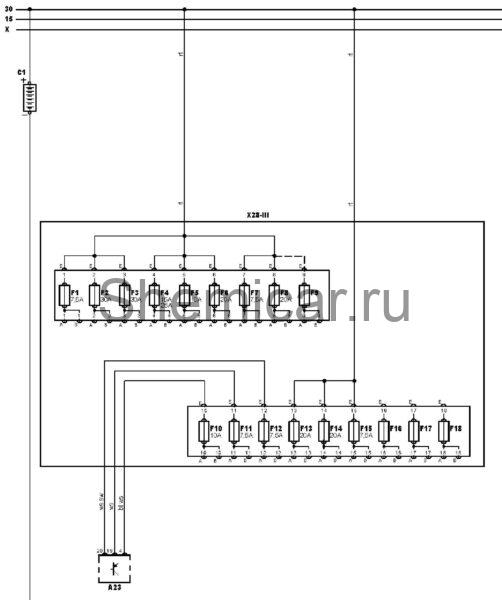

Электросхема распределения питания — Блок предохранителей в салоне.

обозначения к электрической схеме Mercedes Benz V-Class 638

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A23	Блок управления противоугоннойсистемой
C1	Аккумуляторная батарея
F1	Предохранитель
F2	Предохранитель
F3	Предохранитель
F4	Предохранитель
F5	Предохранитель
F6	Предохранитель
F7	Предохранитель
F8	Предохранитель
F9	Предохранитель
F10	Предохранитель
F11	Предохранитель
F12	Предохранитель
F13	Предохранитель
F14	Предохранитель
F15	Предохранитель
F16	Предохранитель
F17	Предохранитель
F18	Предохранитель
X	Замок зажигания — "ACC"
X28-III	Блок предохранителей/реле, приборная панель 3

цвета проводов на схеме.
