Электросхема АБС Mercedes Benz E-Class 124

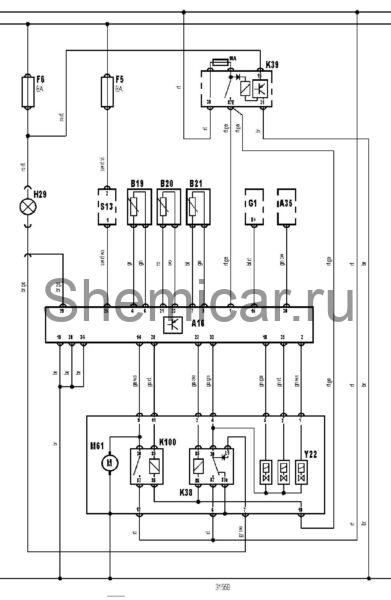

Электрическая схема АБС Mercedes Benz E-Class 124 1993, 1994, 1995, 1996 года выпуска.

Электросхема АБС — Bosch 2B 6.2.

обозначения к электрической схеме Mercedes Benz Е-Class

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A16	Электронный блок управления
A35	Электронный блок управления двигателем
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения заднего колеса
F5	Предохранитель
F6	Предохранитель
G1	Г енератор
H29	Индикатор ABS
K38	Реле системы
K39	Реле защиты от перегрузки
K100	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
Y22	Модулятор давления

цвета проводов на схеме.
