Электросхема двигателя 111.960 Mercedes Benz E-Class 124
Электрическая схема двигателя Mercedes Benz E-Class 124 1993, 1994, 1995, 1996 года выпуска.

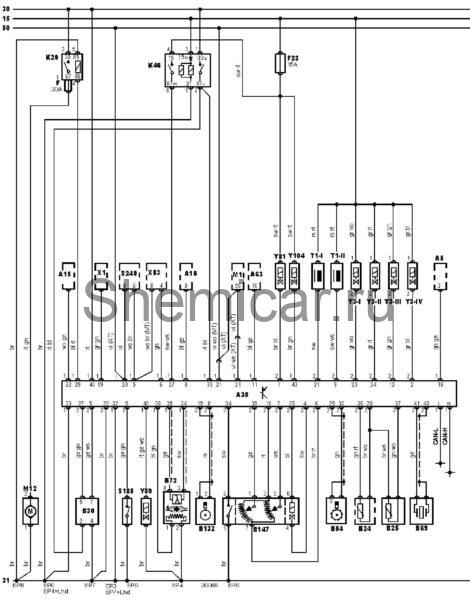

Электросхема системы управления двигателем 111.960 : Mercedes-Benz HFM/HFM-SFI 2.2 литра Е220.
обозначения к электрической схеме Mercedes Benz Е-Class
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A15 | Блок управления системой поддержания скорости (круиз-контроль) |
A16 | Электронный блок управления ABS |
A35 | Электронный блок управления двигателем (ECM) |
A63 | Электронный блок управления кондиционером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B30 | Датчик расхода воздуха (MAF) |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B72 | Подогреваемый кислородный датчик |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
CAN-H | Шина данных CAN — высокий уровень |
CAN-L | Шина данных CAN — низкий уровень |
EP3 | Точка массы |
EP4 | Точка массы |
EP5 | Точка массы |
EP7 | Точка массы |
EP8 | Точка массы |
F | Предохранитель |
F23 | Предохранитель |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
M1 | Стартер |
M12 | Топливныйнасос |
S249 | Датчик положения селектора АКПП |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X83 | Разъем кодировки (электронный блок управления) |
Y3 | Форсунка |
Y59 | Э/м клапан вакуумного регулятора опережения зажигания |
Y81 | Привод системы изменения фаз газораспределения |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
