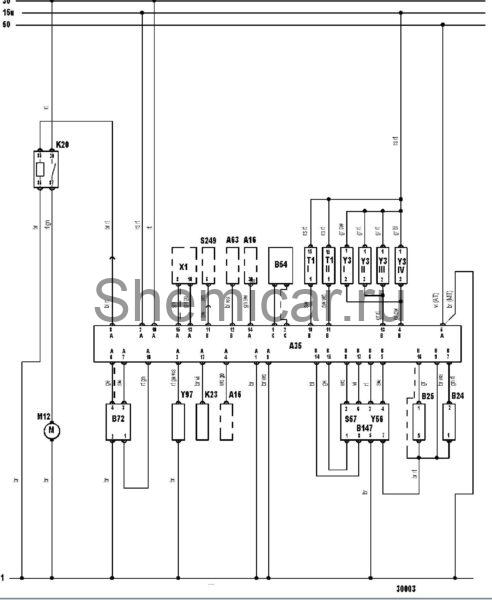

Электросхема двигателя 111.940 Mercedes Benz E-Class 124
Электрическая схема двигателя Mercedes Benz E-Class 124 1993, 1994, 1995, 1996 года выпуска.
Электросхема системы управления двигателем 111.940 : Mercedes-Benz PMS 2.0 литра Е200.
обозначения к электрической схеме Mercedes Benz Е-Class
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A15 | Блок управления системой поддержания скорости (круиз-контроль) |
A16 | Электронный блок управления ABS |
A35 | Электронный блок управления двигателем (ECM) |
A63 | Электронный блок управления кондиционером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B54 | Датчик положения коленчатого вала |
B72 | Подогреваемый кислородный датчик |
B147 | Датчик положения дроссельной заслонки |
K20 | Реле топливного насоса |
K23 | Реле подогревателя впускного коллектора |
M12 | Топливныйнасос |
S57 | Датчик полностью закрытого положения дроссельной заслонки |
S249 | Датчик положения селектора АКПП |
T1 I | Катушка зажигания |
T1 II | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y56 | Привод управления частотой вращения холостого хода |
Y97 | Клапан управления переключениемтрансмиссии |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
