Электросхема Ford Focus 1 центральный замок

Схема электрооборудования форд фокус 1.

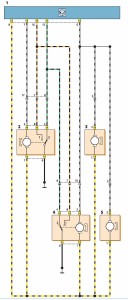

Схема включения центрального замка.

1 — блок уп­равления центральным замком; 2 — электропривод бло­кировки замка левой передней двери (1 — замок заблокирован; 2 — замок разблокирован); 3 — электропривод блокировки замка левой задней двери; 4 — электропривод бло­кировки замка правой передней двери (1 — замок заблокирован; 2 — замок разблокирован); 5 — электропривод блокировки зам­ка правой задней двери

Схема соединения концевых выключателей дверей (с цен­тральным замком).

а — для автомобиля с кузовом уни­версал; б — для автомобиля с кузовами хэтчбек и седан; 1 — блок временной задержки; 2 — основной монтажный блок (в салоне); 3 — концевой выключатель левой перед­ней двери (1 — дверь открыта; 2 — дверь закрыта); 4 — кон­цевой выключатель левой задней двери (1 — дверь открыта; 2 — дверь закрыта); 5 — концевой выключатель правой зад­ней двери (1 — дверь открыта; 2 — дверь закрыта); 6 — конце­вой выключатель правой передней двери (1 — дверь открыта; 2 — дверь закрыта); 7 — выключатель аварийной сигнализации; 8 — блок управления центральным замком; 9 — выключатель блокировки двери задка/крышки багажного отделения (0 — за­блокировано; 1 — разблокировано); 10 — электропривод замка двери задка (1 — дверь закрыта; 2 — дверь открыта); 11 — ре­зерв; 12 — электропривод замка двери задка/крышки багажного отделения (1 — дверь/крышка закрыта; 2 — дверь/крышка от­крыта)

Схема включения электроприводов блокировки замков передних дверей (центральный замок с двойной бло­кировкой)

1 — блок управления центральным замком; 2 — резерв (для подсоединения электроприводов блокиров­ки замков задних дверей); 3 — электропривод блокировки замка левой передней двери (1 — замок заблокирован; 2 — замок разблокирован; 5 — срабатывание двойной блокировки; 6 — приведение в рабочее состояние двойной блокировки; 7 — нейтральное положение; 8 — выключатель центрального замка; 9 — выключатель двойной блокировки); 4 — электропривод блоки­ровки замка правой передней двери (1 — замок заблокирован; 2 — замок разблокирован; 5 — срабатывание двойной блокировки; 6 — приведение в рабочее состояние двойной блокировки; 7 — нейтральное положение; 8 — выключатель центрального замка; 9 — выключатель двойной блокировки)

Схема включения электроприводов блокировки зам­ков задних дверей и концевых выключателей дверей (при центральном замке с двойной блокировкой)

1 — элект­ропривод блокировки замка левой задней двери; 2 — элект­ропривод блокировки замка правой задней двери; 3 — блок временной задержки; 4 — основной монтажный блок (в са­лоне); 5 — блок управления центральным замком; 6 — конце­вой выключатель правой передней двери (1 — дверь открыта; 2 — дверь закрыта); 7 — концевой выключатель правой зад­ней двери (1 — дверь открыта; 2 — дверь закрыта); 8 — кон­цевой выключатель левой задней двери (1 — дверь открыта; 2 — дверь закрыта); 9 — концевой выключатель левой передней двери (1 — дверь открыта; 2 — дверь закрыта)

цвета проводов на схеме.
