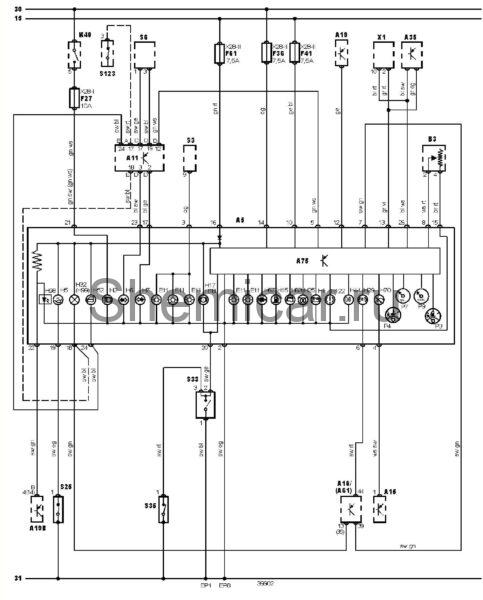

Электросхема приборной панели тип 2 Ford Focus 1

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Аудиосистема

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A19

Маршрутный компьютер

A35

Электронный блок управления двигателем (ECM)

A61

Электронный блок управления противобуксовочной системой

A75

Левая фара в сборе

A198

Электронный блок управления SRS

B3

Датчик указателя уровня топлива

EP1

Точка массы

EP8

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F27

Предохранитель

F36

Предохранитель

F41

Предохранитель

F61

Предохранитель

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H25

Индикатор свечей накаливания

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H44

Индикатор повышающей передачи

H52

Индикатор открытой двери (левой двери или единственный)

H63

Индикатор неисправности системы управления двигателем (MIL)

H67

Индикатор неисправности кислородного датчика

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H99

Индикатор противобуксовочной системы

H122

Индикатор зарядки аккумуляторной батареи

K40

Реле дальнего света фар

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

S3

Выключатель фар

S6

Комбинированный переключатель

S25

Датчик аварийного давления масла

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S123

Датчик непристегнутого ремня безопасности водителя

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле 1

X28-II

Блок предохранителей/реле 2

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
