Метка: Электросхемы Rover 200

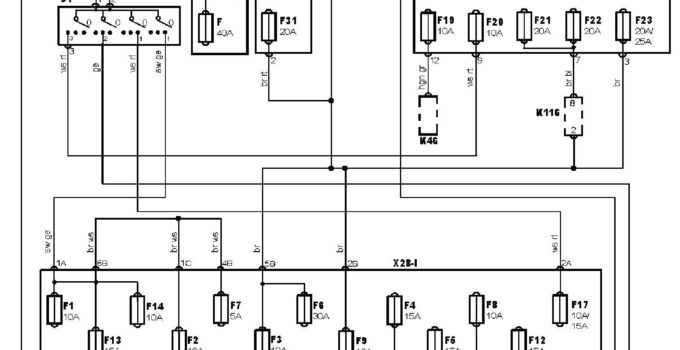

Электрическая схема распределения питания Rover 200 Series 1995, 1996, 1997, 1998, 1999 года выпуска.  Электросхема распределения питания — RHD.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи C1 Аккумуляторная батарея F...

Электрическая схема распределения питания Rover 200 Series 1995, 1996, 1997, 1998, 1999 года выпуска.  Электросхема распределения питания — LHD.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи C1 Аккумуляторная батарея F...

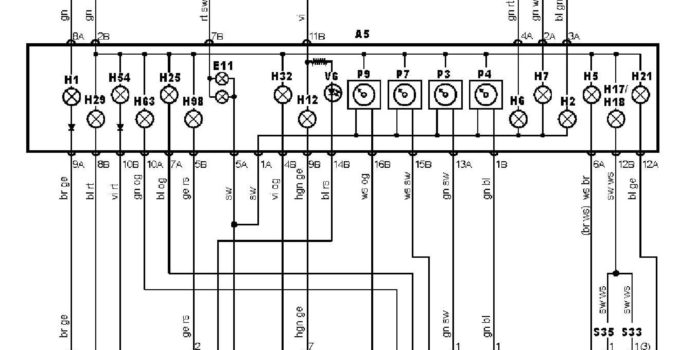

Электрическая схема приборной панели Rover 200 Series 1995, 1996, 1997, 1998, 1999 года выпуска.  Электросхема приборной панели и комбинации приборов.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов...

Электрическая схема подушек безопасности Rover 200 Series 1995, 1996, 1997, 1998, 1999 года выпуска.  Электросхема подушек безопасности.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A137 Электронный блок...

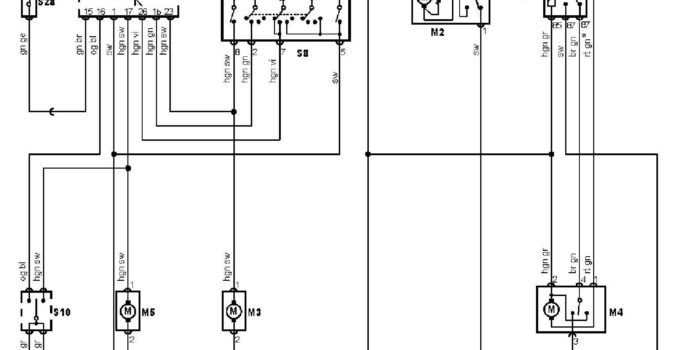

Электрическая схема очистителей и омывателей Rover 200 Series 1995, 1996, 1997, 1998, 1999 года выпуска.  Электросхема очистителей и омывателей.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A11 Многофункциональный блок управления...
