Электросхема кондиционера Hyundai Getz
Электрическая схема кондиционера Hyundai Getz 2002, 2003, 2004, 2005 года выпуска.

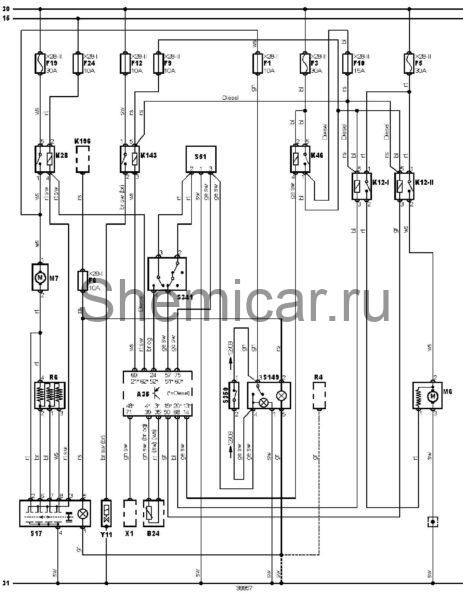

Электросхема кондиционера.
обозначения к электрической схеме Hyundai Getz
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
B24 | Датчик температуры охлаждающей жидкости |
F1 | Предохранитель |
F3 | Предохранитель |
F5 | Предохранитель |
F6 | Предохранитель |
F9 | Предохранитель |
F10 | Предохранитель |
F12 | Предохранитель |
F19 | Предохранитель |
F24 | Предохранитель |
K12-I | Реле электродвигателя вентилятора системы охлаждения |
K12-II | Реле электродвигателя вентилятора системы охлаждения |
K28 | Реле электродвигателя вентилятора отопителя |
K46 | Реле системы управления двигателем |
K143 | Реле электромагнитной муфты компрессора кондиционера |
K196 | Реле габаритов |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
R4 | Реостат подсветки комбинации приборов |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S51 | Датчик-выключатель по температуре испарителя кондиционера |
S149 | Главный выключатель кондиционера |
S341 | Тройной датчик-выключатель по давлению хладагента в системе кондиционирования |
S350 | Выключатель режима обдува стекол (кондиционер/отопитель) |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле, приборная панель |
X28-II | Блок предохранителей/реле, моторный отсек |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
