Электросхема двигателя G4EA тип 1 Hyundai Getz
Электрическая схема двигателя Hyundai Getz 2002, 2003, 2004, 2005 года выпуска.

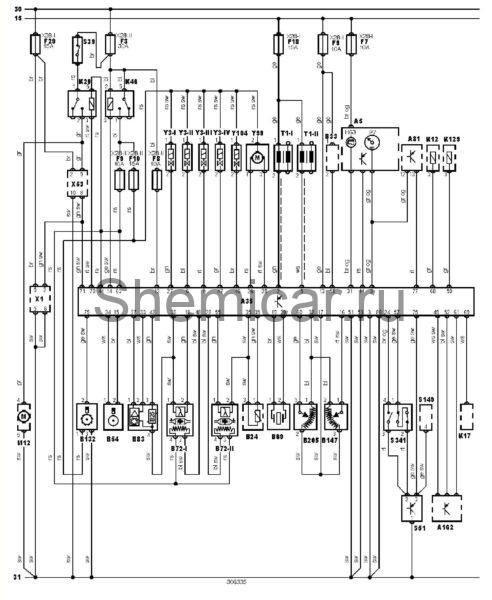

Электросхема системы управления двигателем G4EA: Bosch Motronic M7.9.0 МКПП — 1.3 литра.
обозначения к электрической схеме Hyundai Getz
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем |
A81 | Блок управления усилителем рулевого управления |
A162 | Электронный блок управления иммобилайзером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B83 | Датчик абсолютного давления воздуха во впускном коллекторе |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
B205 | Датчик состояния дорожного покрытия |
F3 | Предохранитель |
F7 | Предохранитель |
F8 | Предохранитель |
F9 | Предохранитель |
F10 | Предохранитель |
F18 | Предохранитель |
F29 | Предохранитель |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K17 | Реле кондиционера |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
K129 | Реле электродвигателя вентилятора конденсатора кондиционера |
M12 | Топливныйнасос |
P7 | Тахометр |
S39 | Инерционный выключатель отсечки подачи топлива |
S51 | Датчик-выключатель по температуре за испарителем |
S149 | Главный выключатель кондиционера |
S341 | Датчик-выключатель подавлению хладагента в системе кондиционирования (тройной) |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X53 | Диагностический разъем системы управления двигателем |
Y3 | Форсунка |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
