Электросхема двигателя К4М 752/753 тип 2 Nissan Kubistar

Электрическая схема двигателя Nissan Kubistar 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

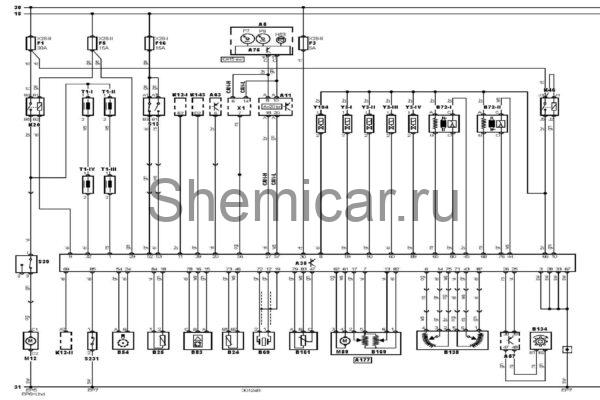

Электросхема системы управления двигателем К4М 752/753 — АКПП — 1.6 литра.



обозначения к электрической схеме Nissan Kubistar

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

Am

Блок управления дроссельной заслонкой

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1

B72-II

Подогреваемый кислородный датчик 2

B83

Датчик абсолютного давления во впускном коллекторе

B134

Датчик скорости автомобиля (трансмиссия)

B138

Датчик положения педали акселератора

B161

Датчик давления хладагента системы кондиционирования

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкогоуровня

EP5

Точка массы

EP6

Точка массы

EP7

Точка массы

F1

Предохранитель

F3

Предохранитель

F5

Предохранитель

F16

Предохранитель

H63

Индикатор неисправности системы управления двигателем (MIL)

K12-I

Реле 1 электродвигателя вентилятора системы охлаждения

K12-II

Реле 2 электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K143

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

P7

Тахометр

P9

Спидометр

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S39

Инерционный выключатель отсечки подачи топлива

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

Y3

Форсунка

Y104

Э/м клапан аккумулятора паров топлива

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
