Электросхемы Citroen C5II

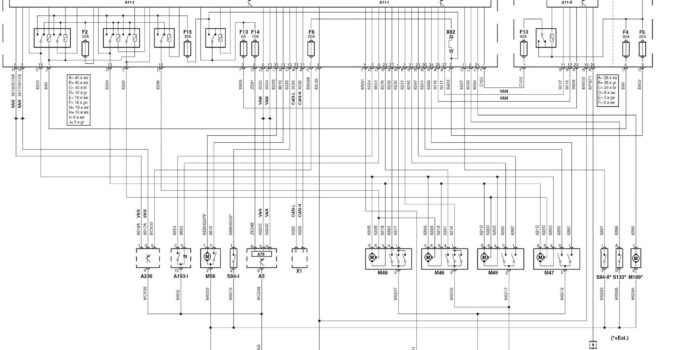

Электрическая схема центрального замка Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема центрального замка — с системой полной блокировки LHD   обозначения к электрической схеме Сitroen C5II 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A75 Блок управления комбинацией приборов A236 Блок...

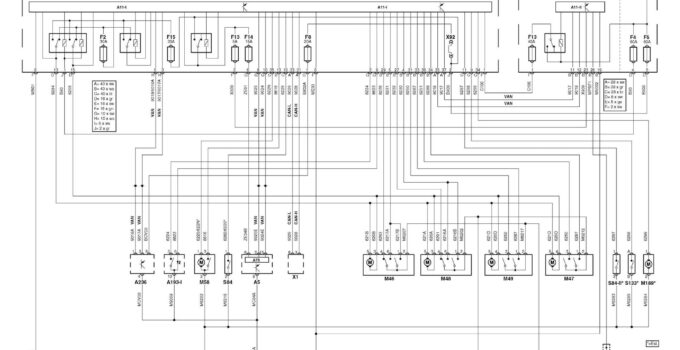

Электрическая схема центрального замка Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема центрального замка — с системой полной блокировки RHD   обозначения к электрической схеме Сitroen C5II 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A75 Блок управления комбинацией приборов A236 Блок...

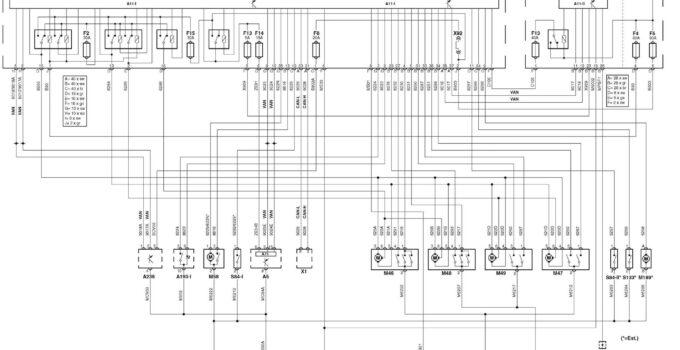

Электрическая схема центрального замка Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема центрального замка — без системы полной блокировки LHD   обозначения к электрической схеме Сitroen C5II 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A75 Блок управления комбинацией приборов...

Электрическая схема центрального замка Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема центрального замка — без системы полной блокировки RHD   обозначения к электрической схеме Сitroen C5II 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A75 Блок управления комбинацией приборов...

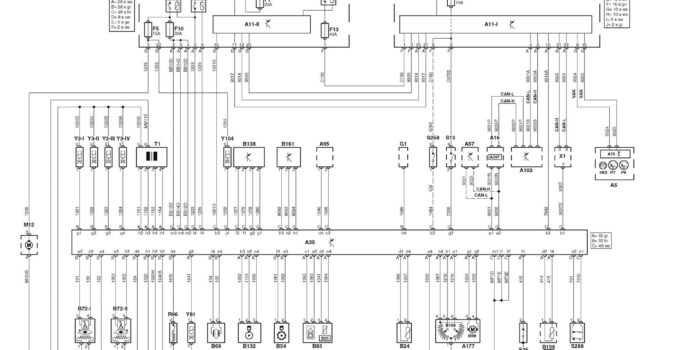

Электрическая схема двигателя Citroen C5II 2004, 2005, 2006, 2007, 2008 года выпуска. Электросхема системы управления двигателем 6FY (EW7A) 1.8   обозначения к электрической схеме Сitroen C5II 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A16 Электронный блок управления ABS A35...
