Электросхемы Rover

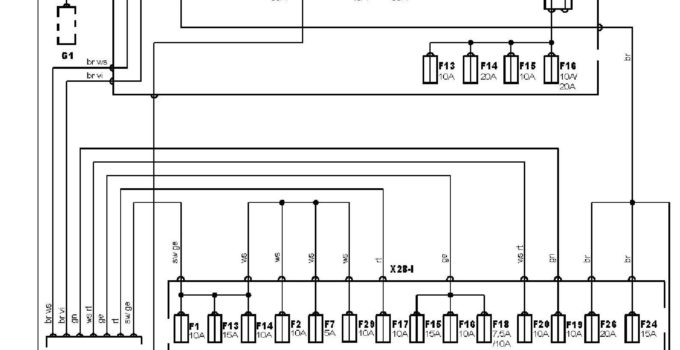

Электрическая схема распределения питания Rover 25 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.  Электросхема распределения питания.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи C1 Аккумуляторная батарея F1...

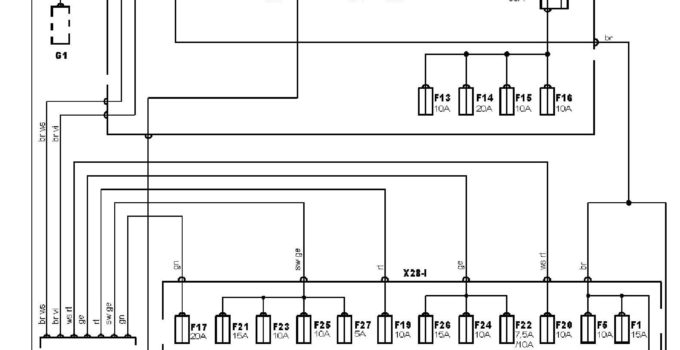

Электрическая схема распределения питания Rover 25 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.  Электросхема распределения питания — С системой освещения в дневное время.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-"...

Электрическая схема распределения питания Rover 25 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.  Электросхема распределения питания — Без системы освещения в дневное время.   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31...

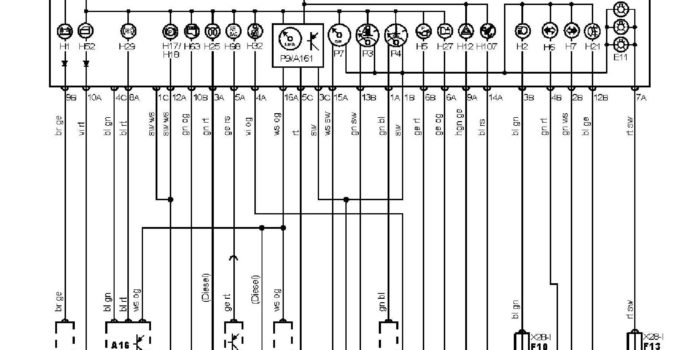

Электрическая схема приборной панели Rover 25 2002, 2003, 2004, 2005 года выпуска.  Электросхема приборной панели и комбинации приборов (11.2002-).   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11 Многофункциональный...

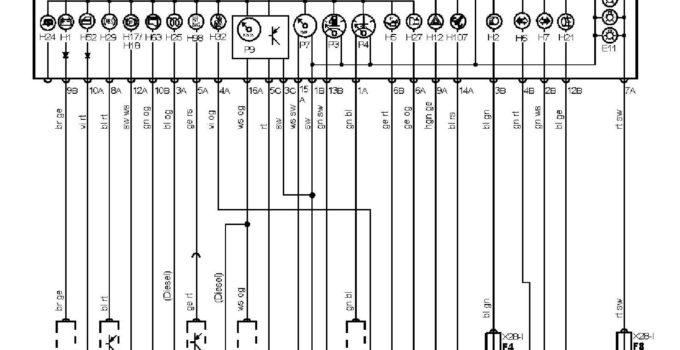

Электрическая схема приборной панели Rover 25 1999, 2000, 2001, 2002 года выпуска.  Электросхема приборной панели и комбинации приборов (-10.2002).   обозначения к электрической схеме Rover 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11 Многофункциональный...
