Электросхемы Renault Scenic

Электрическая схема освещения салона Renault Scenic 1996, 1997, 1998, 1999, 2000 года выпуска.  Электросхема ламп освещения салона — Без люка (-2000).   обозначения к электрической схеме Renault Scenic 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A11 Многофункциональный...

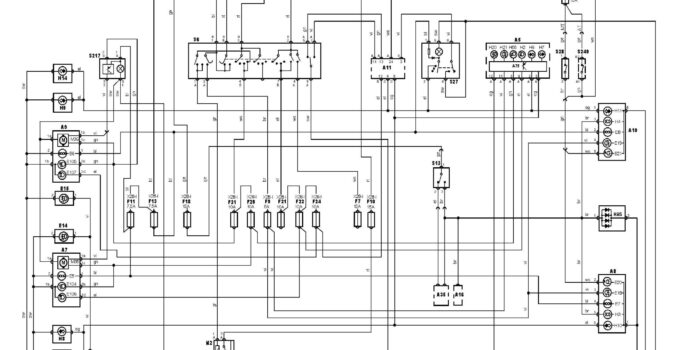

Электрическая схема внешнего освещения Renault Scenic 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.  Электросхема ламп внешнего освещения — С системой освещения в дневное время.   обозначения к электрической схеме Renault Scenic 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи...

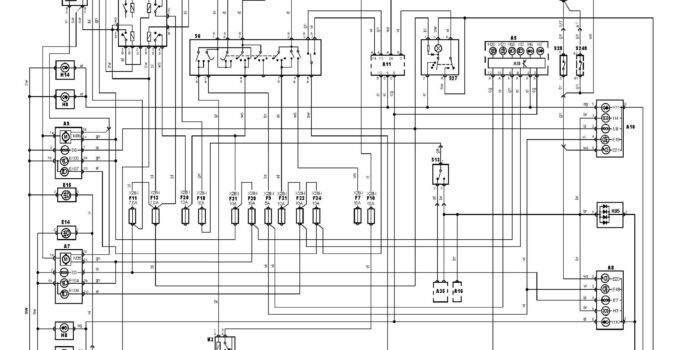

Электрическая схема внешнего освещения Renault Scenic 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 года выпуска.  Электросхема ламп внешнего освещения — Без системы освещения в дневное время.   обозначения к электрической схеме Renault Scenic 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной...

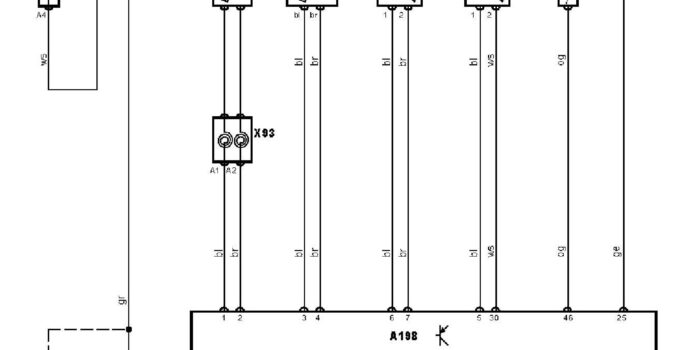

Электрическая схема звукового сигнала Renault Scenic 2002, 2003 года выпуска.  Электросхема звукового сигнала (06.2002-).   обозначения к электрической схеме Renault Scenic 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11 Многофункциональный блок управления...

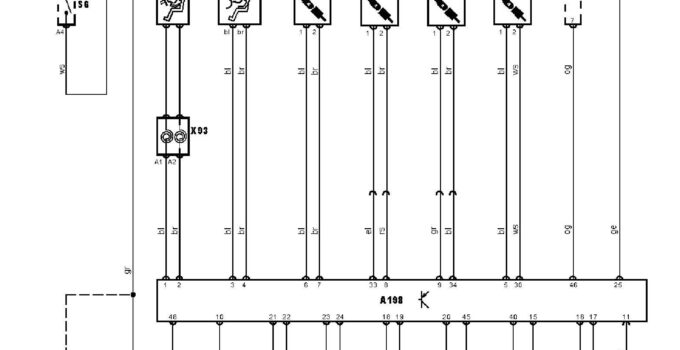

Электрическая схема звукового сигнала Renault Scenic 2001, 2002 года выпуска.  Электросхема звукового сигнала (03.2001-05.2002).   обозначения к электрической схеме Renault Scenic 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11 Многофункциональный блок управления...
