Электросхемы Ford Fiesta

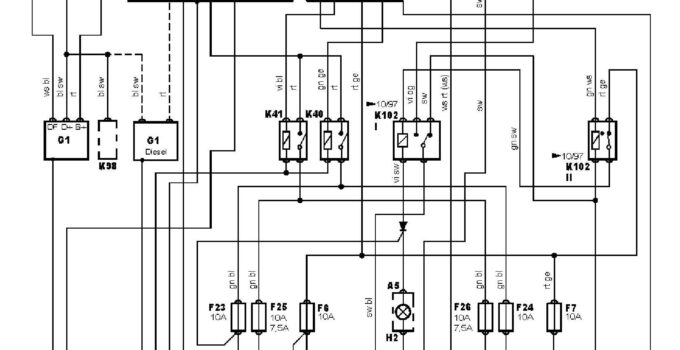

Электрическая схема ламп внешнего освещения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска. Электросхема фар и указателей поворота — С системой освещения в дневное время   обозначения к электрической схеме Ford Fiesta 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31...

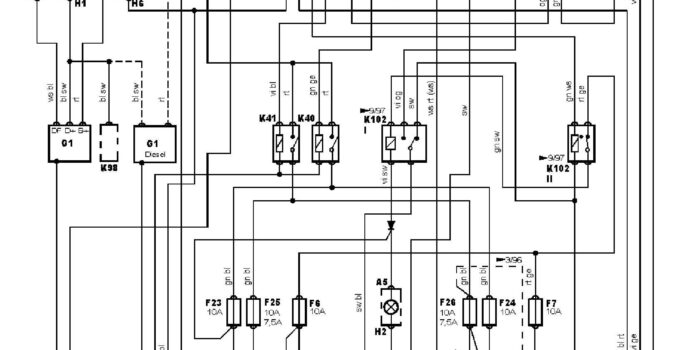

Электрическая схема ламп внешнего освещения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска. Электросхема фар и указателей поворота — Без системы освещения в дневное время   обозначения к электрической схеме Ford Fiesta 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной...

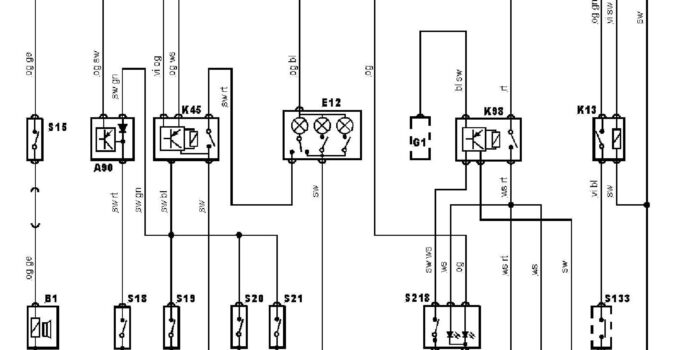

Электрическая схема звукового сигнала 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска. Электросхема звукового сигнала   обозначения к электрической схеме Ford Fiesta 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи B1 Звуковой сигнал F5...

Электрическая схема звукового сигнала 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска. Электросхема звукового сигнала   обозначения к электрической схеме Ford Fiesta 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A90 Блок предупреждения о...

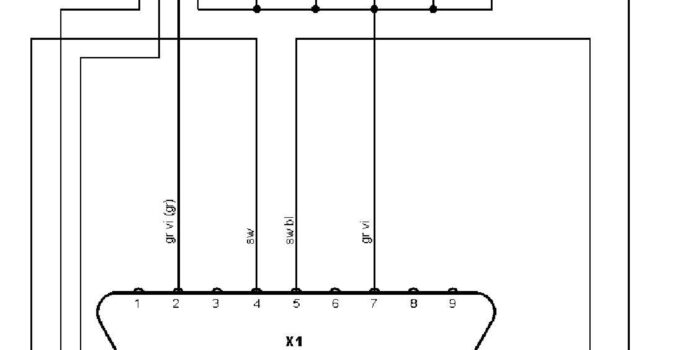

Электрическая схема DLC 1995, 1996, 1997, 1998, 1999, 2000 года выпуска. Электросхема диагностического разъема (DLC)- (-02.2000)   обозначения к электрической схеме Ford Fiesta 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A11 Аудиосистема A16...
