Электросхема двигателя F14D3 Chevrolet Kalos
Электрическая схема двигателя 2004, 2005, 2006, 2007, 2008 года выпуска.

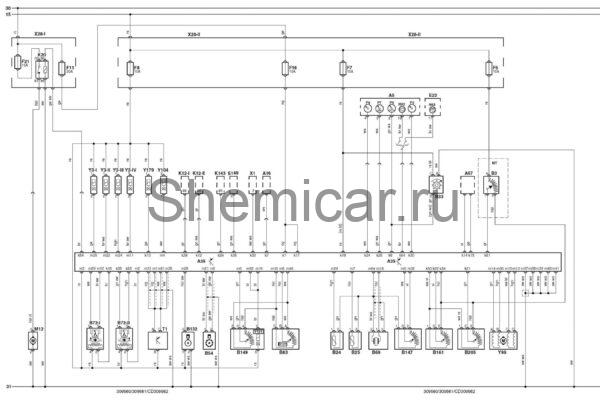

Электросхема системы управления двигателем F14D3- Delphi MR 140 — 16V 1.4 литра
обозначения к электрической схеме Chevrolet Kalos
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A16 | Электронный блок управления ABS |
A35 | Электронный блок управления двигателем |
A57 | Электронный блок управления КПП |
B3 | Датчик уровня топлива |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B83 | Датчик абсолютного давления воздуха во впускном коллекторе |
B121 | Датчик атмосферного давления |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
B149 | Датчик положения клапана системы рециркуляции ОГ (EGR) |
B161 | Датчик давления хладагента системы кондиционирования |
B205 | Датчик состояния дорожногопокрытия |
E23 | Часы |
F5 | Предохранитель |
F7 | Предохранитель |
F8 | Предохранитель |
F11 | Предохранитель |
F16 | Предохранитель |
F21 | Предохранитель |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
K20 | Реле топливного насоса |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M12 | Топливныйнасос |
P3 | Указатель уровня топлива |
P4 | Указатель температуры охлаждающей жидкости |
P7 | Тахометр |
P9 | Спидометр |
S149 | Главный выключатель кондиционера |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
Y3 | Форсунка |
Y99 | Э/м клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
Y151 | Привод клапана системы рециркуляции ОГ (EGR) |
Y179 | Привод системы изменения геометрии впускного коллектора |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
